EB2.0L 310 400-460V Luftgekühlter Aktiver Flüssigkeitskühler
AC 400 / 460 V 3~, UL-Konfiguration
Produktnummer:
42033105002
Pfannenberg EB 2.0 L 310 WT CHILLER mit folgender besonderer Ausstattung:
- Differenzregelung (*ohne Fühler), min-max Temperaturalarm Medium, elektrische Füllstandsüberwachung, elektronischer Thermostat, Filterverschmutzungsüberwachung, externe Geräteansteuerung EIN/AUS, Fehlermeldung am Display, Phasen-Überwachungsrelais, hydraulisches Bypassventil (Überdruckventil), externer Durchflusswächter (*ohne Durchflussschalter), eisenfreier Hydraulikkreislauf, Antivibrationsdämpfer
- Robuster Industriestandard durch Stahlgehäuse mit Dickschichtpulverung
- Flüssigkeitskühlung mit Wasser, Wasser/Glykol-Gemischen
- Großer Luftstrom, um den Betrieb bei hohen Umgebungstemperaturen zu gewährleisten
- Hochwertige Steuerungskomponenten ermöglichen zahlreiche
- Die Mikrokanaltechnik reduziert den Kältemittel Anteil im Kältekreislauf auf ein Minimum
- Zahlreiche optionale Funktionen wie erweiterte Sensoren, Kommunikations- und Industriesteckverbinder
- Flexible Stromversorgung: Verwendung in verschiedenen Spannungen möglich. z.B. 400 V 50 Hz und 460 V 60 Hz
- Verfügbar mit CE und UL508a Zertifizierung

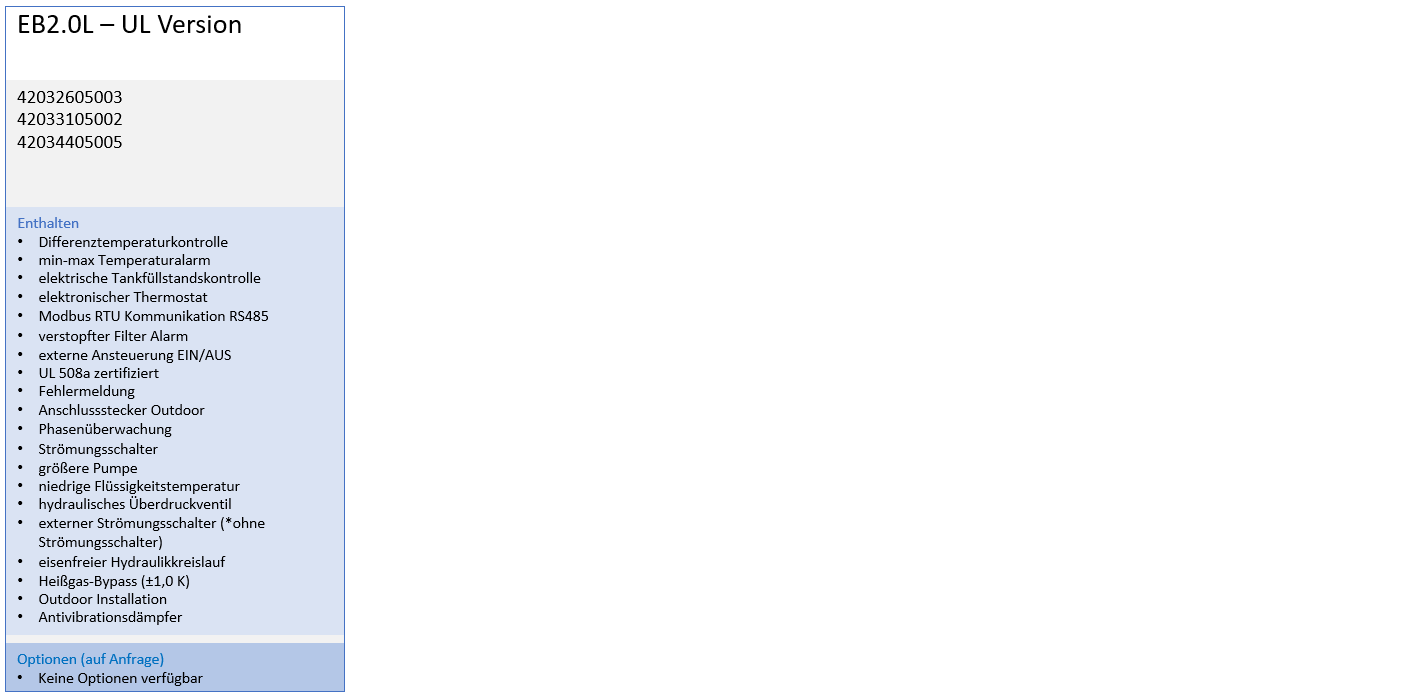

GEWÄHLTE KONFIGURATION
Ihre Auswahl: UL-Konfiguration
Die EB 2.0L Serie ist auch in der B Konfiguration verfügbar.
Ihre Auswahl: UL-Konfiguration
Die EB 2.0L Serie ist auch in der B Konfiguration verfügbar.
TECHNISCHE DATEN
Technische Daten
- Nennspannung V ±10 %
- AC 400 / 460 V 3~
- Nennfrequenz Hz ±1 %
- 50 Hz | 60 Hz
- Fördermenge (Pumpe) l/min
- 82 l/min
- Kälteträger
- Wasser/Glykol - 80/20
- Sollwerttoleranz K
- ±2 K
- Steuerspannung V
- 24V AC
- Luftvolumenstrom extern m³/h
- 12.000 m3/h | 16.000 m3/h
- Tankinhalt l
- 200 l
- Anschluss Kälteträger
- 1 1/2 inch
- Gewicht (ohne Verpackung) kg
- 480 kg
- Schutzart nach EN 60529 (E-Box)
- IP 54
- Farbe
- RAL 7035
- Abmessungen (H | B | T) mm
- 1.410 mm | 1.680 mm | 790 mm
- Tiefe mm
- 790 mm
- Breite mm
- 1.680 mm
- Höhe mm
- 1.410 mm
- ETIM-Class
- EC002516
- Nennspannung V ±10 %
- AC 400 / 460 V 3~
- Nennfrequenz Hz ±1 %
- 50 Hz | 60 Hz
- Kälteleistung mit Pumpe (W18/A32)
- 104,412 BTU/h | 125,226 BTU/h
- Fördermenge (Pumpe)
- 21.7 gpm
- Pumpendruck
- 65.3 psi
- Kälteträger
- Wasser/Glykol - 80/20
- Kälteträgertemperatur (Austritt)
- +55 °F ... +86 °F
- Sollwerttoleranz K
- ±2 K
- Steuerspannung V
- 24V AC
- Luftvolumenstrom extern
- 7,063 cfm | 9,418 cfm
- Tankinhalt
- 53 gal
- Anschluss Kälteträger
- 1 1/2 inch
- Gewicht (ohne Verpackung)
- 957 lbs
- Farbe
- RAL 7035
- Abmessungen (H | B | T)
- 55.5 in. | 66.1 in. | 31.1 in.
- Tiefe
- 31.1 in.
- Breite
- 66.1 in.
- Höhe
- 55.5 in.
- ETIM-Class
- EC002516
Technical Data

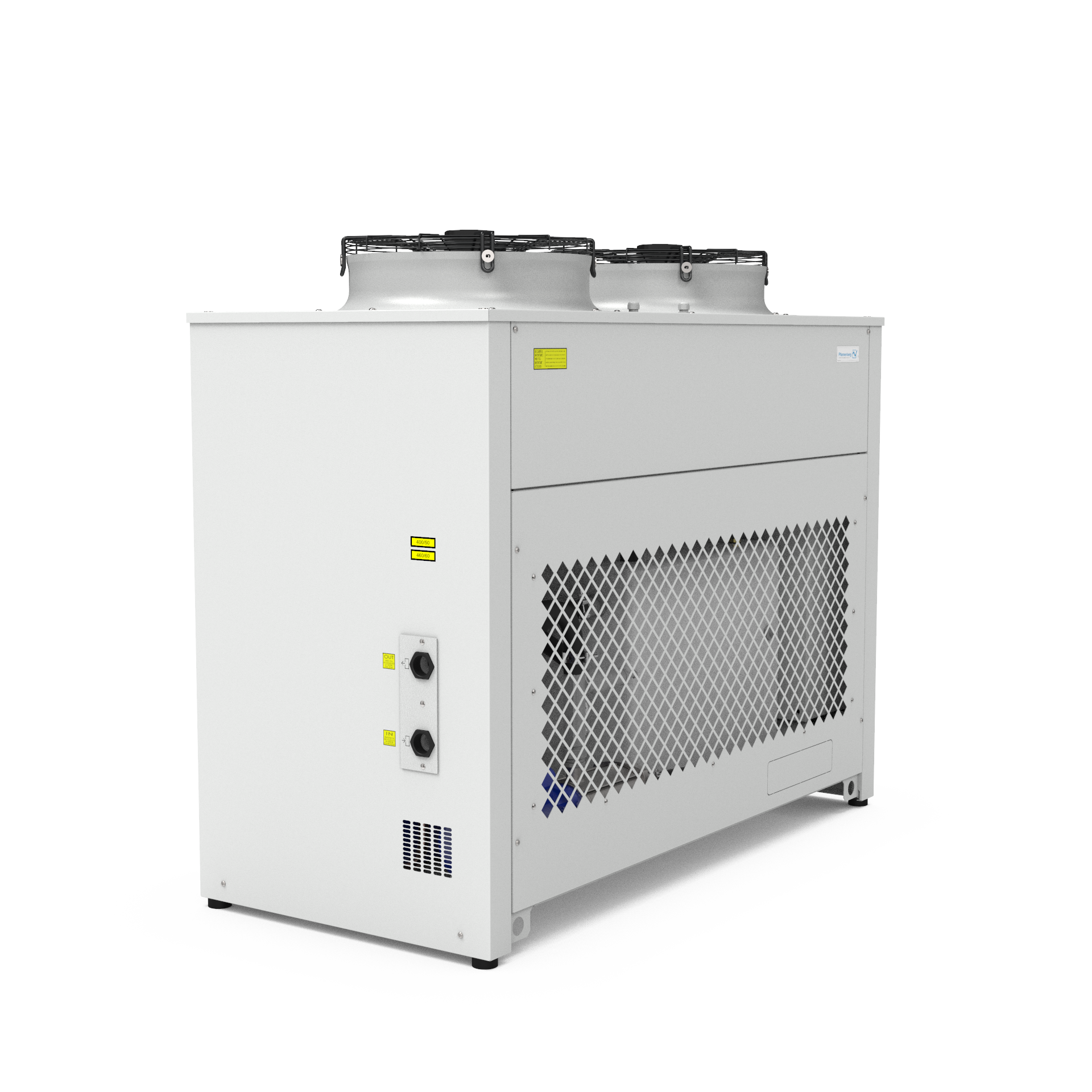

ABBILDUNGEN
![EB2.0L 310 400-460V Luftgekühlter Aktiver Flüssigkeitskühler]( "EB2.0L 310 400-460V Luftgekühlter Aktiver Flüssigkeitskühler")
![EB2.0L 310 400-460V Luftgekühlter Aktiver Flüssigkeitskühler]( "EB2.0L 310 400-460V Luftgekühlter Aktiver Flüssigkeitskühler")
![EB2.0L 310 400-460V Luftgekühlter Aktiver Flüssigkeitskühler]( "EB2.0L 310 400-460V Luftgekühlter Aktiver Flüssigkeitskühler")
![EB2.0L 310 400-460V Luftgekühlter Aktiver Flüssigkeitskühler]( "EB2.0L 310 400-460V Luftgekühlter Aktiver Flüssigkeitskühler")
Abbildungen

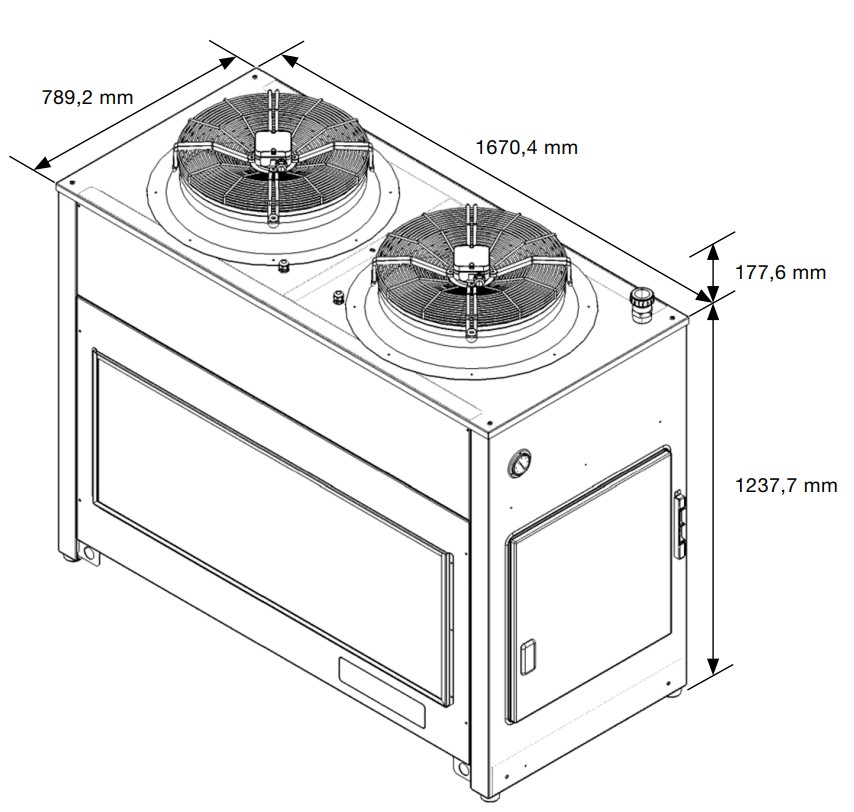

Dimensions
Abbildungen
Dimensions

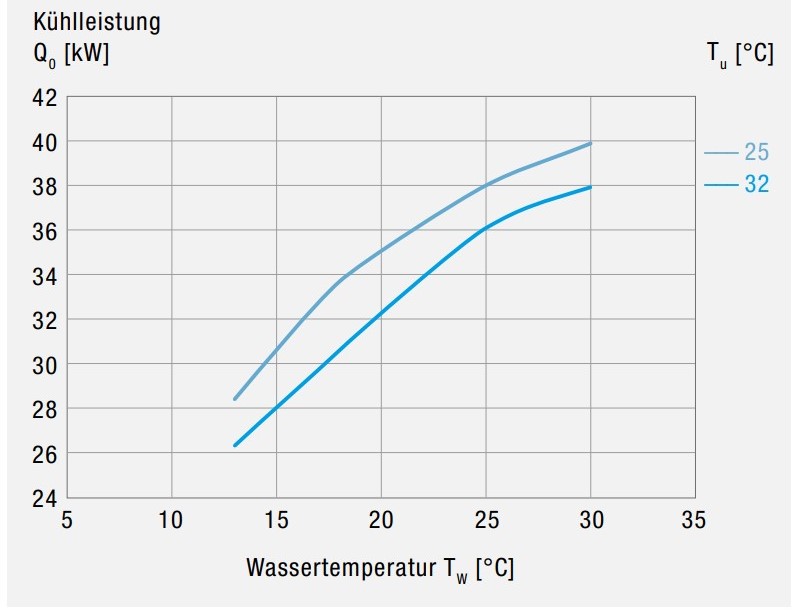

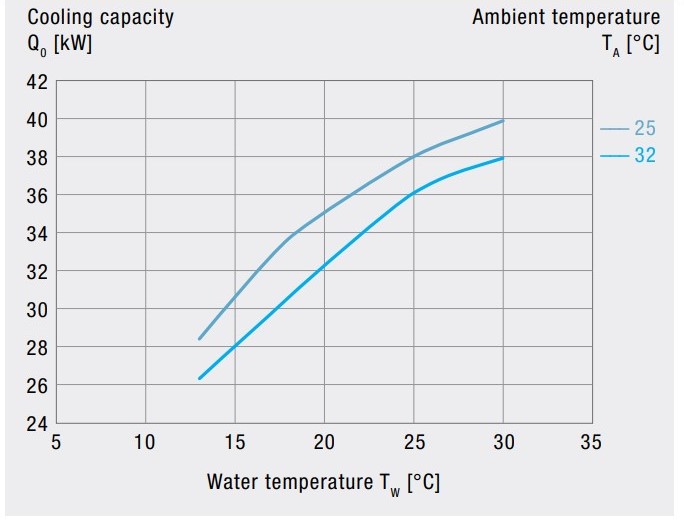

DIAGRAMME
![EB2.0L 310 400-460V Luftgekühlter Aktiver Flüssigkeitskühler]( "EB2.0L 310 400-460V Luftgekühlter Aktiver Flüssigkeitskühler")
![EB2.0L 310 400-460V Luftgekühlter Aktiver Flüssigkeitskühler]( "EB2.0L 310 400-460V Luftgekühlter Aktiver Flüssigkeitskühler")
![EB2.0L 310 400-460V Luftgekühlter Aktiver Flüssigkeitskühler]( "EB2.0L 310 400-460V Luftgekühlter Aktiver Flüssigkeitskühler")
![EB2.0L 310 400-460V Luftgekühlter Aktiver Flüssigkeitskühler]( "EB2.0L 310 400-460V Luftgekühlter Aktiver Flüssigkeitskühler")
![EB2.0L 310 400-460V Luftgekühlter Aktiver Flüssigkeitskühler]( "EB2.0L 310 400-460V Luftgekühlter Aktiver Flüssigkeitskühler")
![EB2.0L 310 400-460V Luftgekühlter Aktiver Flüssigkeitskühler]( "EB2.0L 310 400-460V Luftgekühlter Aktiver Flüssigkeitskühler")
![EB2.0L 310 400-460V Luftgekühlter Aktiver Flüssigkeitskühler]( "EB2.0L 310 400-460V Luftgekühlter Aktiver Flüssigkeitskühler")
![EB2.0L 310 400-460V Luftgekühlter Aktiver Flüssigkeitskühler]( "EB2.0L 310 400-460V Luftgekühlter Aktiver Flüssigkeitskühler")
Diagramme
Diagramme
DOWNLOADS
Downloads
| Description | Language | Type | Size | Link |
|---|---|---|---|---|
| Product_Sheet_DE_EB_L_310WT_360WT | Deutsch | 535.27 KB | Download | |
| Hydraulic_Diagram_EB-L | Deutsch | 61.57 KB | Download | |
| EAC_Certificate_Chiller | Englisch | 932.98 KB | Download | |
| Hydraulic_Diagram_EB-L | Englisch | 61.57 KB | Download | |
| Product_Sheet_EN_EB_L_310WT_360WT | Englisch | 542.92 KB | Download | |
| Drawing_EB-L_210_260 | Englisch | 661.23 KB | Download | |
| EAC_Certificate_Chiller | Deutsch | 932.98 KB | Download | |
| CE_Declaration_IT-EN-DE_PEDII-EB-210-440_5.0 | Englisch | 337.88 KB | Download | |
| CE_Declaration_IT-EN-DE_PEDII-EB-210-440_5.0 | Deutsch | 337.88 KB | Download | |
| Drawing_EB-L_210_260 | Deutsch | 661.23 KB | Download |
