EB2.0L 360 400-460V Luftgekühlter Aktiver Flüssigkeitskühler

EB 2.0 Large | 21-44kW

EB2.0L 360 400-460V Luftgekühlter Aktiver Flüssigkeitskühler

AC 400 / 460 V 3~, B-Konfiguration

Produktnummer: 42033605001

Mehr Weniger

Pfannenberg EB 2.0 L 360 WT CHILLER mit folgender besonderer Ausstattung:

Differenzregelung (*ohne Fühler), min-max Temperaturalarm Medium, elektrische Füllstandsüberwachung, elektronischer Thermostat, Filterverschmutzungsüberwachung, externe Geräteansteuerung EIN/AUS, Fehlermeldung am Display, Phasen-Überwachungsrelais, hydraulisches Bypassventil (Überdruckventil), externer Durchflusswächter (*ohne Durchflussschalter), Antivibrationsdämpfer
Robuster Industriestandard durch Stahlgehäuse mit Dickschichtpulverung
Flüssigkeitskühlung mit Wasser, Wasser/Glykol-Gemischen
Großer Luftstrom, um den Betrieb bei hohen Umgebungstemperaturen zu gewährleisten
Hochwertige Steuerungskomponenten ermöglichen zahlreiche

Zusatzfunktionen und Fehlererkennung

Die Mikrokanaltechnik reduziert den Kältemittel Anteil im Kältekreislauf auf ein Minimum
Zahlreiche optionale Funktionen wie erweiterte Sensoren, Kommunikations- und Industriesteckverbinder
Flexible Stromversorgung: Verwendung in verschiedenen Spannungen möglich. z.B. 400 V 50 Hz und 460 V 60 Hz
Verfügbar mit CE und UL508a Zertifizierung

Beschreibung

Pfannenberg EB 2.0 L 360 WT CHILLER mit folgender besonderer Ausstattung:

Differenzregelung (*ohne Fühler), min-max Temperaturalarm Medium, elektrische Füllstandsüberwachung, elektronischer Thermostat, Filterverschmutzungsüberwachung, externe Geräteansteuerung EIN/AUS, Fehlermeldung am Display, Phasen-Überwachungsrelais, hydraulisches Bypassventil (Überdruckventil), externer Durchflusswächter (*ohne Durchflussschalter), Antivibrationsdämpfer
Robuster Industriestandard durch Stahlgehäuse mit Dickschichtpulverung
Flüssigkeitskühlung mit Wasser, Wasser/Glykol-Gemischen
Großer Luftstrom, um den Betrieb bei hohen Umgebungstemperaturen zu gewährleisten
Hochwertige Steuerungskomponenten ermöglichen zahlreiche

Zusatzfunktionen und Fehlererkennung

Die Mikrokanaltechnik reduziert den Kältemittel Anteil im Kältekreislauf auf ein Minimum
Zahlreiche optionale Funktionen wie erweiterte Sensoren, Kommunikations- und Industriesteckverbinder
Flexible Stromversorgung: Verwendung in verschiedenen Spannungen möglich. z.B. 400 V 50 Hz und 460 V 60 Hz
Verfügbar mit CE und UL508a Zertifizierung

GEWÄHLTE KONFIGURATION

Ihre Auswahl: B-Konfiguration

Die EB 2.0L Serie ist auch in der UL Konfiguration verfügbar.

Suche nach UL Konfiguration

Ihre Auswahl: B-Konfiguration

Die EB 2.0L Serie ist auch in der UL Konfiguration verfügbar.

Suche nach UL Konfiguration

TECHNISCHE DATEN

Technische Daten

Nennspannung V ±10 %: AC 400 / 460 V 3~
Nennfrequenz Hz ±1 %: 50 Hz | 60 Hz
Kälteleistung kW: 35,6 kW | 42,7 kW
Fördermenge (Pumpe) l/min: 90 l/min
Pumpendruck bar: 2,5 bar
Kälteträger: Wasser/Glykol - 80/20
Kälteträgertemp. °C: +13 °C ... +30 °C
Sollwerttoleranz K: ±2 K
Kältemittel (Typ | Menge): R407C | 3 kg
Max. Leistungsaufnahme kW: 17,9 kW | 20,6 KW
Max. Stromaufnahme A: 30 A | 31 A
Einschaltstrom A: 123 A | 126 A
Steuerspannung V: 24V AC
Art der Sicherung | Absicherung: gG | 40A A
Luftvolumenstrom extern m³/h: 12.000 m3/h | 16.000 m3/h
Tankinhalt l: 200 l
Anschluss Kälteträger: 1 1/2 inch
Geräuschpegel nach EN ISO 3741 (50Hz) dB(A): 72 dB(A)
Geräuschpegel nach EN ISO 3741 (50 Hz | 60 Hz) dB(A): 72 dB(A)
Gewicht (ohne Verpackung) kg: 480 kg
Schutzart nach EN 60529 (E-Box): IP 54
Farbe: RAL 7035
Abmessungen (H | B | T) mm: 1.410 mm | 1.680 mm | 790 mm
Tiefe mm: 790 mm
Breite mm: 1.680 mm
Höhe mm: 1.410 mm
ETIM-Class: EC002516
Nennspannung V ±10 %: AC 400 / 460 V 3~
Nennfrequenz Hz ±1 %: 50 Hz | 60 Hz
Kälteleistung mit Pumpe (W18/A32): 121,472 BTU/h | 145,698 BTU/h
Fördermenge (Pumpe): 23.8 gpm
Pumpendruck: 36.3 psi
Kälteträger: Wasser/Glykol - 80/20
Kälteträgertemperatur (Austritt): +55 °F ... +86 °F
Sollwerttoleranz K: ±2 K
Kältemittel (Typ | Menge): R407C | 78 oz.
Max. Leistungsaufnahme kW: 17,9 kW | 20,6 KW
Max. Stromaufnahme A: 30 A | 31 A
Einschaltstrom: 123 A | 126 A
Steuerspannung V: 24V AC
Art der Sicherung | Absicherung: gG | 40A A
Luftvolumenstrom extern: 7,063 cfm | 9,418 cfm
Tankinhalt: 53 gal
Anschluss Kälteträger: 1 1/2 inch
Geräuschpegel nach EN ISO 3741 (50Hz) dB(A): 72 dB(A)
Geräuschpegel nach EN ISO 3741 (50 Hz | 60 Hz) dB(A): 72 dB(A)
Gewicht (ohne Verpackung): 988 lbs
Farbe: RAL 7035
Abmessungen (H | B | T): 55.5 in. | 66.1 in. | 31.1 in.
Tiefe: 31.1 in.
Breite: 66.1 in.
Höhe: 55.5 in.
ETIM-Class: EC002516

Technische Daten

Nennspannung V ±10 %: AC 400 / 460 V 3~
Nennfrequenz Hz ±1 %: 50 Hz | 60 Hz
Kälteleistung kW: 35,6 kW | 42,7 kW
Fördermenge (Pumpe) l/min: 90 l/min
Pumpendruck bar: 2,5 bar
Kälteträger: Wasser/Glykol - 80/20
Kälteträgertemp. °C: +13 °C ... +30 °C
Sollwerttoleranz K: ±2 K
Kältemittel (Typ | Menge): R407C | 3 kg
Max. Leistungsaufnahme kW: 17,9 kW | 20,6 KW
Max. Stromaufnahme A: 30 A | 31 A
Einschaltstrom A: 123 A | 126 A
Steuerspannung V: 24V AC
Art der Sicherung | Absicherung: gG | 40A A
Luftvolumenstrom extern m³/h: 12.000 m3/h | 16.000 m3/h
Tankinhalt l: 200 l
Anschluss Kälteträger: 1 1/2 inch
Geräuschpegel nach EN ISO 3741 (50Hz) dB(A): 72 dB(A)
Geräuschpegel nach EN ISO 3741 (50 Hz | 60 Hz) dB(A): 72 dB(A)
Gewicht (ohne Verpackung) kg: 480 kg
Schutzart nach EN 60529 (E-Box): IP 54
Farbe: RAL 7035
Abmessungen (H | B | T) mm: 1.410 mm | 1.680 mm | 790 mm
Tiefe mm: 790 mm
Breite mm: 1.680 mm
Höhe mm: 1.410 mm
ETIM-Class: EC002516
Nennspannung V ±10 %: AC 400 / 460 V 3~
Nennfrequenz Hz ±1 %: 50 Hz | 60 Hz
Kälteleistung mit Pumpe (W18/A32): 121,472 BTU/h | 145,698 BTU/h
Fördermenge (Pumpe): 23.8 gpm
Pumpendruck: 36.3 psi
Kälteträger: Wasser/Glykol - 80/20
Kälteträgertemperatur (Austritt): +55 °F ... +86 °F
Sollwerttoleranz K: ±2 K
Kältemittel (Typ | Menge): R407C | 78 oz.
Max. Leistungsaufnahme kW: 17,9 kW | 20,6 KW
Max. Stromaufnahme A: 30 A | 31 A
Einschaltstrom: 123 A | 126 A
Steuerspannung V: 24V AC
Art der Sicherung | Absicherung: gG | 40A A
Luftvolumenstrom extern: 7,063 cfm | 9,418 cfm
Tankinhalt: 53 gal
Anschluss Kälteträger: 1 1/2 inch
Geräuschpegel nach EN ISO 3741 (50Hz) dB(A): 72 dB(A)
Geräuschpegel nach EN ISO 3741 (50 Hz | 60 Hz) dB(A): 72 dB(A)
Gewicht (ohne Verpackung): 988 lbs
Farbe: RAL 7035
Abmessungen (H | B | T): 55.5 in. | 66.1 in. | 31.1 in.
Tiefe: 31.1 in.
Breite: 66.1 in.
Höhe: 55.5 in.
ETIM-Class: EC002516

ABBILDUNGEN

Abbildungen

Dimensions Unit of Measure

Abbildungen

Dimensions Unit of Measure

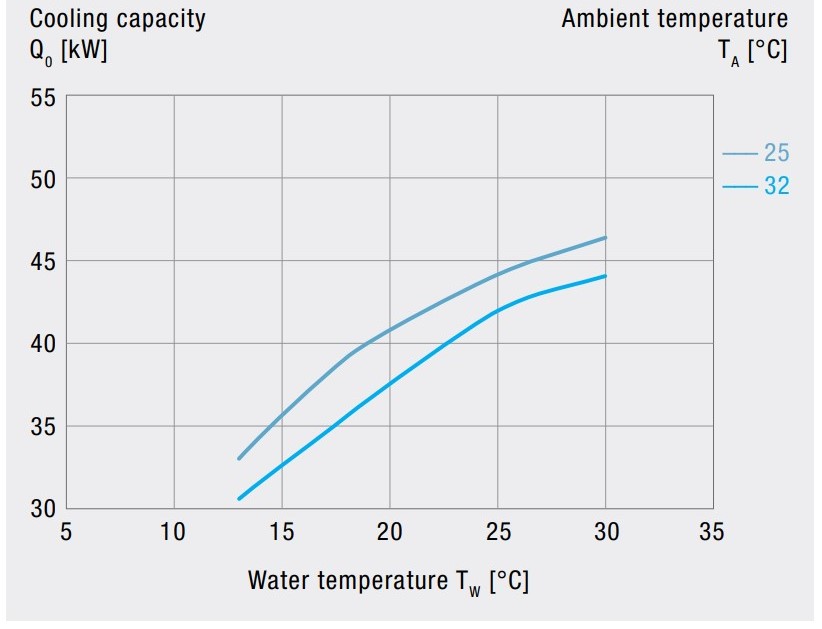

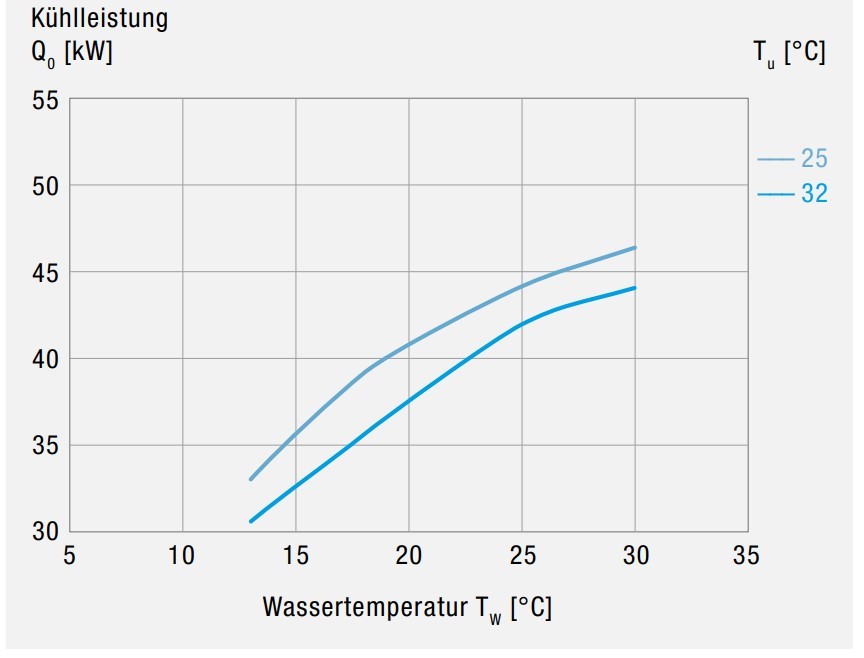

DIAGRAMME

Diagramme
