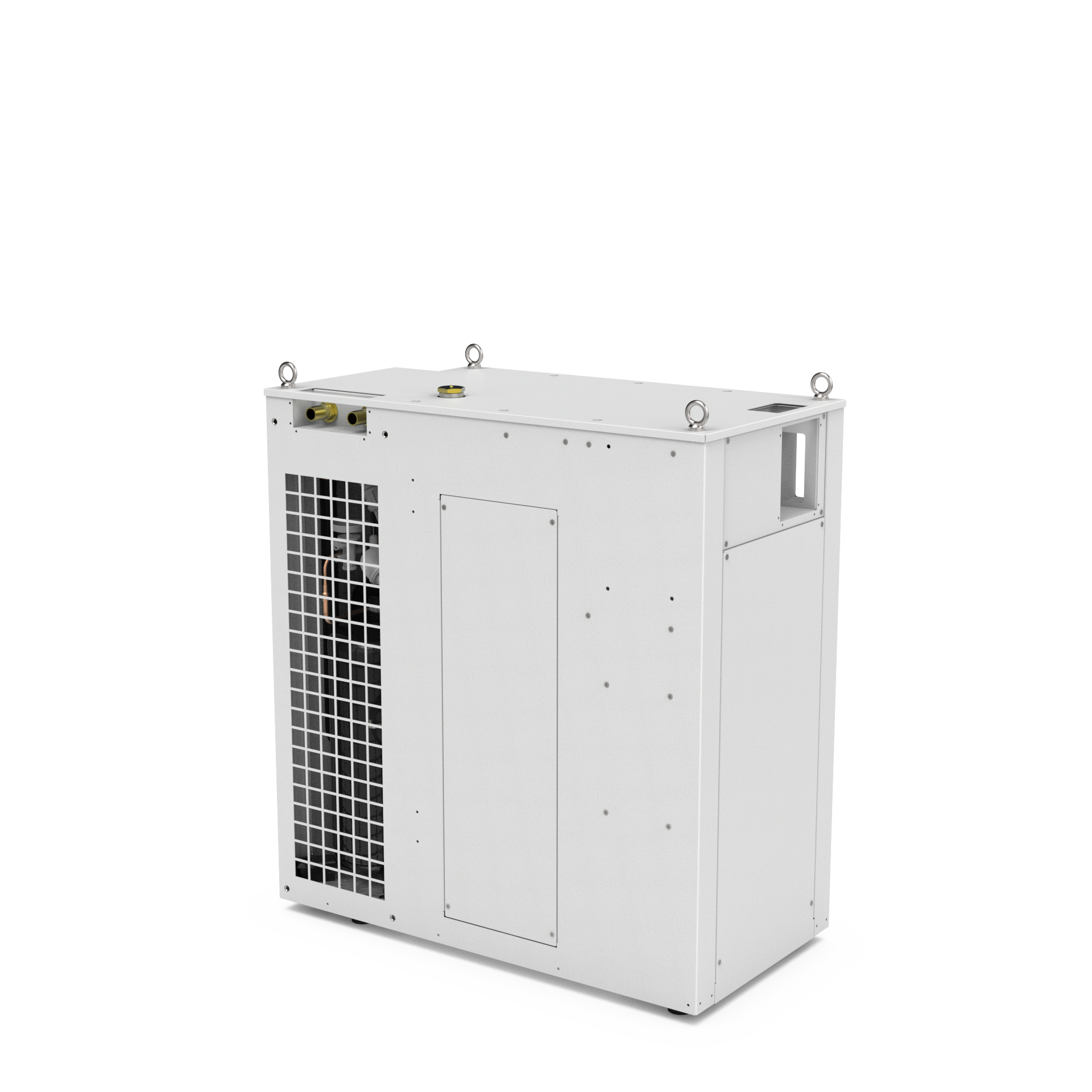

VLV 12 570-800V DC Luftgekühlter Aktiver Flüssigkeitskühler
AC 570 - 800 V,
Off-grid 800 V DC Rückkühler für Batterie-Energiespeichersystem mit folgenden Merkmalen: Stromversorgung von 570 bis zu 800 V DC zum direkten Anschluss an das Batteriesystem, ohne dass eine Spannungswandlung erforderlich ist. Off-Grid Gerät, das in einem Schrank oder Container in C&I Anwendungen (Industrie und Gewerbe) montiert werden kann. Sicherer Betrieb in kalten und heißen Regionen, zwischen -25 und +45 °C. Interne Heizung: verlängert die Batterielebensdauer im Winter durch Aufrechterhaltung einer stabilen Mindesttemperatur der Flüssigkeit. Frequenzgeregelte Komponenten und Microchannel-Verflüssiger: hohe Energieeffizienz und Zuverlässigkeit. Fehler-/Warn- und Statusmeldungen für die Kommunikation mit Ihrem Batteriemanagementsystem über Modbus TCP
Technische Daten
- Nennspannung V ±10 %
- AC 570 - 800 V
- Nennfrequenz Hz ±1 %
- DC Hz
- Kälteleistung kW
- 4 kW
- Fördermenge (Pumpe) l/min
- 36 l/min
- Pumpendruck bar
- 2 bar
- Kälteträger
- Water/Glycol - 50/50
- Kälteträgertemp. °C
- +15 °C ... +40 °C
- Sollwerttoleranz K
- ±2 K
- Kältemittel (Typ | Menge)
- R134A | 1,7 kg
- Max. Leistungsaufnahme kW
- 2,6 kW | 2,6 KW
- Max. Stromaufnahme A
- 7,5 A | 7,5 A
- Steuerspannung V
- 24V DC
- Luftvolumenstrom extern m³/h
- 2.000 m3/h | 2.000 m3/h
- Tankinhalt l
- 5 l
- Anschluss Kälteträger
- 1 inch
- Geräuschpegel nach EN ISO 3741 (50Hz) dB(A)
- 66,2 dB(A)
- Geräuschpegel nach EN ISO 3741 (50 Hz | 60 Hz) dB(A)
- 66,2 dB(A)
- Gewicht (ohne Verpackung) kg
- 160 kg
- Schutzart nach EN 60529 (E-Box)
- IP54
- Farbe
- RAL 7035
- Abmessungen (H | B | T) mm
- 905 mm | 866,5 mm | 447 mm
- Tiefe mm
- 447 mm
- Breite mm
- 866,5 mm
- Höhe mm
- 905 mm
- ETIM-Class
- EC002516
- Nennspannung V ±10 %
- AC 570 - 800 V
- Nennfrequenz Hz ±1 %
- DC Hz
- Kälteleistung mit Pumpe (W18/A32)
- 13,648.6 BTU/h
- Fördermenge (Pumpe)
- 9.5 gpm
- Pumpendruck
- 29 psi
- Kälteträger
- Water/Glycol - 50/50
- Kälteträgertemperatur (Austritt)
- +59 °F ... +86 °F
- Sollwerttoleranz K
- ±2 K
- Kältemittel (Typ | Menge)
- R134A | 58.2 oz.
- Max. Leistungsaufnahme kW
- 2,6 kW | 2,6 KW
- Max. Stromaufnahme A
- 7,5 A | 7,5 A
- Steuerspannung V
- 24V DC
- Luftvolumenstrom extern
- 1,177.2 cfm | 1,177.2 cfm
- Tankinhalt
- 1.3 gal
- Anschluss Kälteträger
- 1 inch
- Geräuschpegel nach EN ISO 3741 (50Hz) dB(A)
- 66,2 dB(A)
- Geräuschpegel nach EN ISO 3741 (50 Hz | 60 Hz) dB(A)
- 66,2 dB(A)
- Gewicht (ohne Verpackung)
- 130 lbs
- Farbe
- RAL 7035
- Abmessungen (H | B | T)
- 35.9 in. | 34.1 in. | 17.6 in.
- Tiefe
- 17.6 in.
- Breite
- 34.1 in.
- Höhe
- 35.9 in.
- ETIM-Class
- EC002516

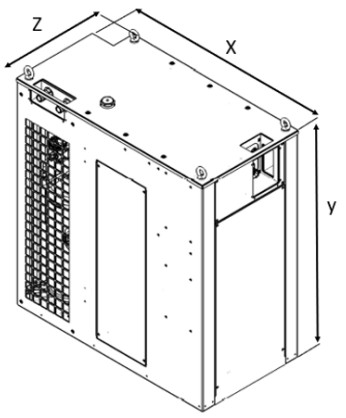

Abbildungen
- X
- 866,5 mm
- Y
- 911 mm
- Z
- 447 mm
- X
- 34,11 in
- Y
- 35,87 in
- Z
- 17,6 in

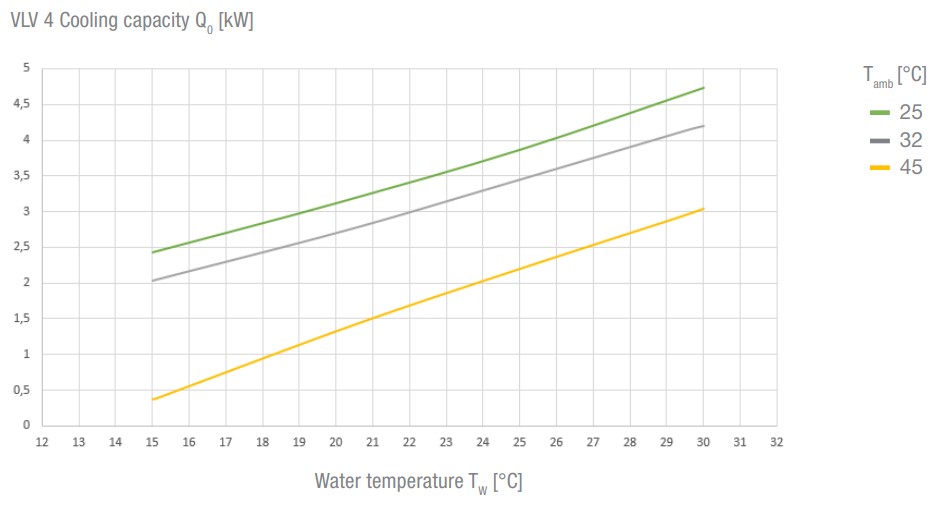

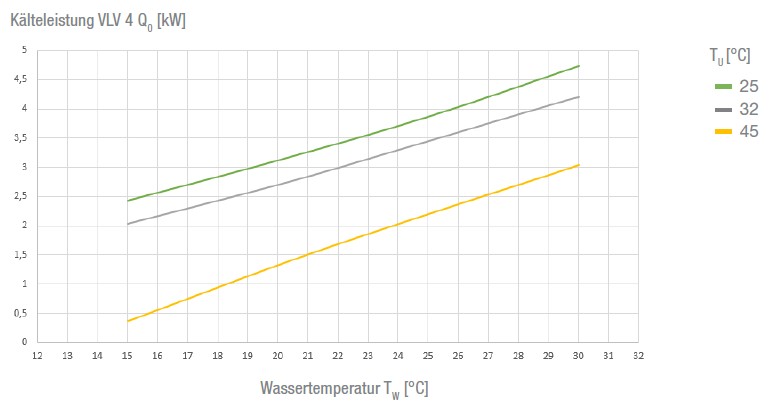

Diagramme
