VLV 12 570-800V DC Luftgekühlter Aktiver Flüssigkeitskühler
AC 570 - 800 V,
Off-grid 800 V DC Rückkühler für Batterie-Energiespeichersystem mit folgenden Merkmalen: Stromversorgung von 570 bis zu 800 V DC zum direkten Anschluss an das Batteriesystem, ohne dass eine Spannungswandlung erforderlich ist. Off-Grid Gerät, das in einem Schrank oder Container in C&I Anwendungen (Industrie und Gewerbe) montiert werden kann. Sicherer Betrieb in kalten und heißen Regionen, zwischen -25 und +45 °C. Interne Heizung: verlängert die Batterielebensdauer im Winter durch Aufrechterhaltung einer stabilen Mindesttemperatur der Flüssigkeit. Frequenzgeregelte Komponenten und Microchannel-Verflüssiger: hohe Energieeffizienz und Zuverlässigkeit. Fehler-/Warn- und Statusmeldungen für die Kommunikation mit Ihrem Batteriemanagementsystem über Modbus TCP
Technische Daten
- Nennspannung V ±10 %
- AC 570 - 800 V
- Nennfrequenz Hz ±1 %
- DC Hz
- Kälteleistung kW
- 12 kW
- Fördermenge (Pumpe) l/min
- 60 l/min
- Pumpendruck bar
- 2 bar
- Kälteträger
- Water/Glycol - 50/50
- Kälteträgertemp. °C
- +15 °C ... +40 °C
- Sollwerttoleranz K
- ±2 K
- Kältemittel (Typ | Menge)
- R134A | 1,7 kg
- Max. Leistungsaufnahme kW
- 5,6 kW | 5,6 KW
- Max. Stromaufnahme A
- 11,5 A | 11,5 A
- Steuerspannung V
- 24V DC
- Luftvolumenstrom extern m³/h
- 3.000 m3/h | 3.000 m3/h
- Tankinhalt l
- 5 l
- Anschluss Kälteträger
- 1 inch
- Geräuschpegel nach EN ISO 3741 (50Hz) dB(A)
- 66,2 dB(A)
- Geräuschpegel nach EN ISO 3741 (50 Hz | 60 Hz) dB(A)
- 66,2 dB(A)
- Gewicht (ohne Verpackung) kg
- 180 kg
- Schutzart nach EN 60529 (E-Box)
- IP54
- Farbe
- RAL 7035
- Abmessungen (H | B | T) mm
- 905 mm | 866,5 mm | 447 mm
- Tiefe mm
- 447 mm
- Breite mm
- 866,5 mm
- Höhe mm
- 905 mm
- ETIM-Class
- EC002516
- Nennspannung V ±10 %
- AC 570 - 800 V
- Nennfrequenz Hz ±1 %
- DC Hz
- Kälteleistung mit Pumpe (W18/A32)
- 40,945.7 BTU/h
- Fördermenge (Pumpe)
- 15.9 gpm
- Pumpendruck
- 29 psi
- Kälteträger
- Water/Glycol - 50/50
- Kälteträgertemperatur (Austritt)
- +59 °F ... +86 °F
- Sollwerttoleranz K
- ±2 K
- Kältemittel (Typ | Menge)
- R134A | 58.2 oz.
- Max. Leistungsaufnahme kW
- 5,6 kW | 5,6 KW
- Max. Stromaufnahme A
- 11,5 A | 11,5 A
- Steuerspannung V
- 24V DC
- Luftvolumenstrom extern
- 1,765.7 cfm | 1,765.7 cfm
- Tankinhalt
- 1.3 gal
- Anschluss Kälteträger
- 1 inch
- Geräuschpegel nach EN ISO 3741 (50Hz) dB(A)
- 66,2 dB(A)
- Geräuschpegel nach EN ISO 3741 (50 Hz | 60 Hz) dB(A)
- 66,2 dB(A)
- Gewicht (ohne Verpackung)
- 160 lbs
- Farbe
- RAL 7035
- Abmessungen (H | B | T)
- 35.9 in. | 34.1 in. | 17.6 in.
- Tiefe
- 17.6 in.
- Breite
- 34.1 in.
- Höhe
- 35.9 in.
- ETIM-Class
- EC002516
Abbildungen
- X
- 866,5 mm
- Y
- 911 mm
- Z
- 447 mm
- X
- 34,11 in
- Y
- 35,87 in
- Z
- 17,6 in

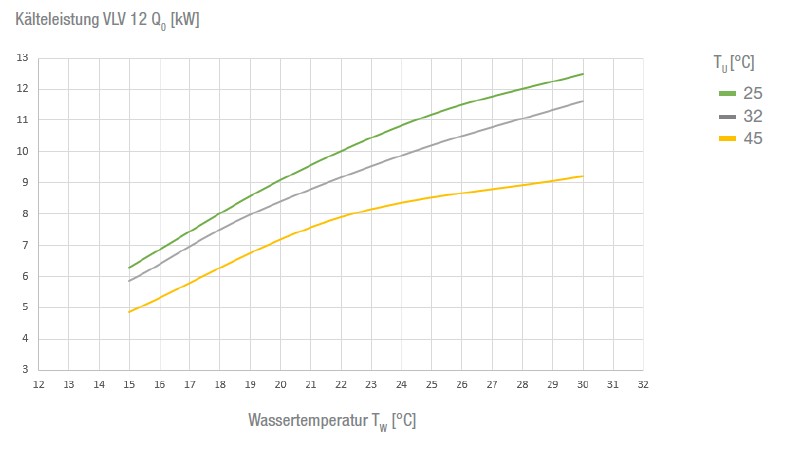

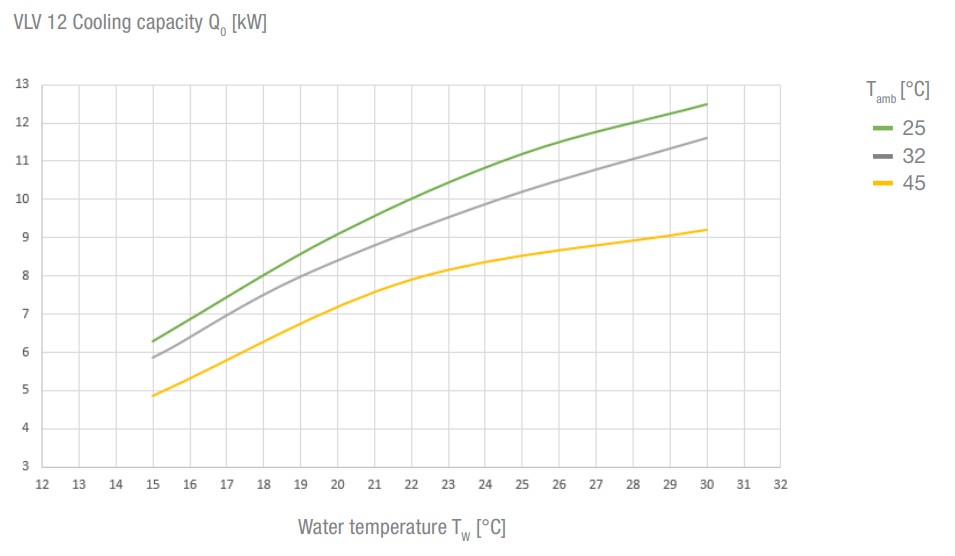

Diagramme
Downloads
| Description | Type | Size | Link |
|---|---|---|---|
| 70040-159_01-C (VLV 4 - VLV 12_Op._Manual_EN).pdf | 2.9 MB | Download | |
| manual quick instructions | 2.9 MB | Download | |
| manual quick instructions | 1.46 MB | Download | |
| Dichiarazione di incorporazione quasi macchina ITA-ENG-DE.pdf | 393.41 KB | Download | |
| Declaration of chiller incorp. | 393.41 KB | Download | |
| 70040-163_01-A(Controller Manual).pdf | 510.53 KB | Download | |
| DataSheet_44071205001_1.0.pdf | 34.47 KB | Download |
| Description | Language | Type | Size | Link |
|---|---|---|---|---|
| Hydraulic_Diagram_VLV4_12 | Englisch | 82.88 KB | Download | |
| Product_Sheet_EN_VLV4_12 | Englisch | 1.48 MB | Download | |
| Flyer_EN_VLV4_12 | Englisch | 510.98 KB | Download | |
| Hydraulic_Diagram_VLV4_12 | Deutsch | 82.88 KB | Download | |
| Product_Sheet_DE_VLV4_12 | Deutsch | 1.49 MB | Download | |
| Flyer_DE_VLV4_12 | Deutsch | 514.47 KB | Download |
