BExCS 110-05D Schall/Blitz-Kombi Ex-ATEX

230 V AC, XENON, Rot,

Produktnummer: 32074105000

Mehr Weniger

Ex ATEX rote Blitzleuchte-Schallgeber Kombination, 230V AC zertifiziert für die Zonen 1 und 2 Edelstahl-Schutzkorb und Edelstahl-Montagebügel für 360 Grad Positionierung extrem intensive Lichtreflexe durch 5 Joule Xenon-Blitz 32 verschiedene Töne inkl. DIN-Ton, UKOOA/PFEER konform, 2 Töne extern ansteuerbar (bei DC über Plus oder Minus) getrennte Ansteuerung von Blitzleuchte und Schallgeber möglich synchronisierte Blitzfrequenz (1 Hz) oder Wechselblitzmodus im Systembetrieb hoch korrosionsbeständig und für raueste Umgebungen geeignet 110 dB(A)Lautstärke, regulierbar Blitzleuchte ist gesichert gegen Vibration, Schlag und Erschütterung

Beschreibung

TECHNISCHE DATEN

Technische Daten

Signalisierungsbereich (L | B | H) m: 23,21 m | 27,4 m | 27,4 m
Signalisierungsbereich Länge m: 23,21 m
Signalisierungsbereich Breite m: 27,4 m
Signalisierungsbereich Höhe m: 27,4 m
Haubenfarbe: Rot
Gehäusefarbe: RAL 3000
Spannungsbereich (AC) V: 207-253 V AC
Nennspannungen (AC) V: 230 V AC
Stromart: AC
Betriebstemperatur: -50 °C ... +55 °C
IP Schutzart: 67
Gehäusematerial: Aluminium-Druckguss LM6
Max. Relative Feuchte: 90 %
El. Schutzklasse: 1
Einschaltdauer: 100 %
Max. Stromaufnahme A: 0,11 A
Lichtart: XENON
Signalmodus: Blinklicht
Lichtstärke cd: 32 cd
Blitzenergie J: 5 J
Blitzfrequenz Hz: 1 Hz
Max. Sichtweite m: 131,12 m
Max. Schalldruck dB(A): 110 dB(A)
Schalldruckpegelreduzierung dB: max. -9 dB
Anzahl der Tonarten: 32
Anzahl der extern ansteuerbaren Tonarten: 3
AS-i: not specified
IO-Link: no
M12-Anschluß: no
Funktionsüberwacht: no
Ex-Zone Gas: 1, 2
Ex-Zone Staub: 21, 22
Ex-Kategorie Gas: 2G
Ex-Kategorie Staub: 2D
Temperaturklasse Gas: T1,T2,T3,T4,T5
Temperaturklasse Staub: T70, T125
Ex-Zulassung: yes
Kabeleinführung: 2 / 1x verschlossen, 1x offen (M20), optional PG13,5 oder 1/2 inch NPT
Anschlußklemmen: 0,5-2,5 mm2

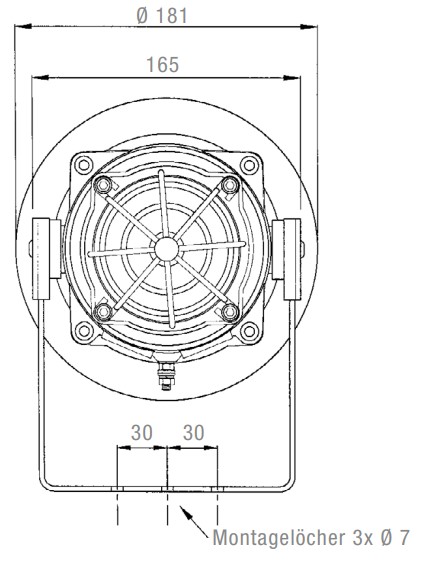

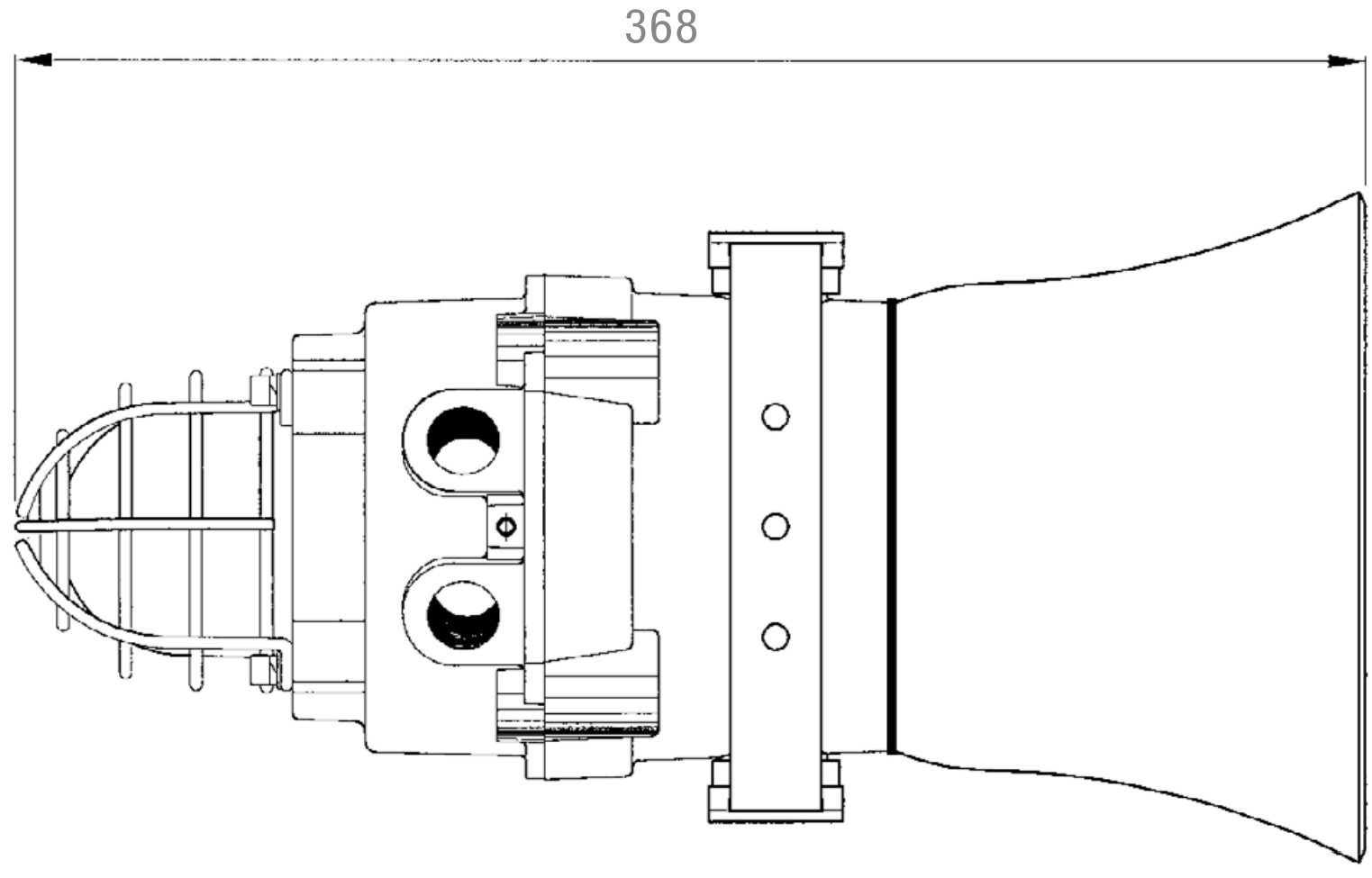

Abmessungen (H | B | T) mm: 235 mm | 162 mm | 263 mm
Breite mm: 162 mm
Tiefe mm: 263 mm
Höhe mm: 235 mm
Gewicht (ohne Verpackung) kg: 5 kg
ETIM-Class: EC001356
Signalisierungsbereich (L | B | H): 76.15 ft. | 89.9 ft. | 89.9 ft.
Signalisierungsbereich Länge: 76.15 ft.
Signalisierungsbereich Breite: 89.9 ft.
Signalisierungsbereich Höhe: 89.9 ft.
Haubenfarbe: Rot
Gehäusefarbe: RAL 3000
Spannungsbereich (AC) V: 207-253 V AC
Nennspannungen (AC) V: 230 V AC
Stromart: AC
Betriebstemperatur: -58 °F ... +131 °F
IP Schutzart: 67
Gehäusematerial: Aluminium-Druckguss LM6
Max. Relative Feuchte: 90 %
El. Schutzklasse: 1
Einschaltdauer: 100 %
Max. Stromaufnahme: 0.11 A
Lichtart: XENON
Signalmodus: Blinklicht
Lichtstärke cd: 32 cd
Blitzenergie J: 5 J
Blitzfrequenz Hz: 1 Hz
Max. Sichtweite: 430.19 ft.
Max. Schalldruck dB(A): 110 dB(A)
Schalldruckpegelreduzierung dB: max. -9 dB
Anzahl der Tonarten: 32
Anzahl der extern ansteuerbaren Tonarten: 3
AS-i: not specified
IO-Link: no
M12-Anschluß: no
Funktionsüberwacht: no
Ex-Zone Gas: 1, 2
Ex-Zone Staub: 21, 22
Ex-Kategorie Gas: 2G
Ex-Kategorie Staub: 2D
Temperaturklasse Gas: T1,T2,T3,T4,T5
Temperaturklasse Staub: T70, T125
Ex-Zulassung: yes
Kabeleinführung: 2 / 1x verschlossen, 1x offen (M20), optional PG13,5 oder 1/2 inch NPT
Anschlußklemmen: 0,5-2,5 mm2
Abmessungen (H | B | T): 9.25 in. | 6.38 in. | 10.35 in.
Breite: 6.38 in.
Tiefe: 10.35 in.
Höhe: 9.25 in.
Gewicht (ohne Verpackung): 11.02 lbs
ETIM-Class: EC001356

Technische Daten

Signalisierungsbereich (L | B | H) m: 23,21 m | 27,4 m | 27,4 m
Signalisierungsbereich Länge m: 23,21 m
Signalisierungsbereich Breite m: 27,4 m
Signalisierungsbereich Höhe m: 27,4 m
Haubenfarbe: Rot
Gehäusefarbe: RAL 3000
Spannungsbereich (AC) V: 207-253 V AC
Nennspannungen (AC) V: 230 V AC
Stromart: AC
Betriebstemperatur: -50 °C ... +55 °C
IP Schutzart: 67
Gehäusematerial: Aluminium-Druckguss LM6
Max. Relative Feuchte: 90 %
El. Schutzklasse: 1
Einschaltdauer: 100 %
Max. Stromaufnahme A: 0,11 A
Lichtart: XENON
Signalmodus: Blinklicht
Lichtstärke cd: 32 cd
Blitzenergie J: 5 J
Blitzfrequenz Hz: 1 Hz
Max. Sichtweite m: 131,12 m
Max. Schalldruck dB(A): 110 dB(A)
Schalldruckpegelreduzierung dB: max. -9 dB
Anzahl der Tonarten: 32
Anzahl der extern ansteuerbaren Tonarten: 3
AS-i: not specified
IO-Link: no
M12-Anschluß: no
Funktionsüberwacht: no
Ex-Zone Gas: 1, 2
Ex-Zone Staub: 21, 22
Ex-Kategorie Gas: 2G
Ex-Kategorie Staub: 2D
Temperaturklasse Gas: T1,T2,T3,T4,T5
Temperaturklasse Staub: T70, T125
Ex-Zulassung: yes
Kabeleinführung: 2 / 1x verschlossen, 1x offen (M20), optional PG13,5 oder 1/2 inch NPT
Anschlußklemmen: 0,5-2,5 mm2
Abmessungen (H | B | T) mm: 235 mm | 162 mm | 263 mm
Breite mm: 162 mm
Tiefe mm: 263 mm
Höhe mm: 235 mm
Gewicht (ohne Verpackung) kg: 5 kg
ETIM-Class: EC001356
Signalisierungsbereich (L | B | H): 76.15 ft. | 89.9 ft. | 89.9 ft.
Signalisierungsbereich Länge: 76.15 ft.
Signalisierungsbereich Breite: 89.9 ft.
Signalisierungsbereich Höhe: 89.9 ft.
Haubenfarbe: Rot
Gehäusefarbe: RAL 3000
Spannungsbereich (AC) V: 207-253 V AC
Nennspannungen (AC) V: 230 V AC
Stromart: AC
Betriebstemperatur: -58 °F ... +131 °F
IP Schutzart: 67
Gehäusematerial: Aluminium-Druckguss LM6
Max. Relative Feuchte: 90 %
El. Schutzklasse: 1
Einschaltdauer: 100 %
Max. Stromaufnahme: 0.11 A
Lichtart: XENON
Signalmodus: Blinklicht
Lichtstärke cd: 32 cd
Blitzenergie J: 5 J
Blitzfrequenz Hz: 1 Hz
Max. Sichtweite: 430.19 ft.
Max. Schalldruck dB(A): 110 dB(A)
Schalldruckpegelreduzierung dB: max. -9 dB
Anzahl der Tonarten: 32
Anzahl der extern ansteuerbaren Tonarten: 3
AS-i: not specified
IO-Link: no
M12-Anschluß: no
Funktionsüberwacht: no
Ex-Zone Gas: 1, 2
Ex-Zone Staub: 21, 22
Ex-Kategorie Gas: 2G
Ex-Kategorie Staub: 2D
Temperaturklasse Gas: T1,T2,T3,T4,T5
Temperaturklasse Staub: T70, T125
Ex-Zulassung: yes
Kabeleinführung: 2 / 1x verschlossen, 1x offen (M20), optional PG13,5 oder 1/2 inch NPT
Anschlußklemmen: 0,5-2,5 mm2
Abmessungen (H | B | T): 9.25 in. | 6.38 in. | 10.35 in.
Breite: 6.38 in.
Tiefe: 10.35 in.
Höhe: 9.25 in.
Gewicht (ohne Verpackung): 11.02 lbs
ETIM-Class: EC001356
