CCE 6101 230V Luftgekühlter Aktiver Flüssigkeitskühler
AC 230 1~, HS-Konfiguration
Produktnummer:
42130115004
Pfannenberg CC6101 Chiller mit folgender besonderer Ausstattung:
- Differenzregelung (*ohne Fühler), min-max Temperaturalarm Medium, elektrische Füllstandsüberwachung, elektronischer Thermostat, externe Geräteansteuerung EIN/AUS, Fernbedienungseinheit, Fehlermeldung am Display, Strömungsschalter, hydraulisches Überdruckventil, nicht eisenhaltiger Hydraulikkreislauf, Antivibrationsdämpfer, Kranösen
- Stand-Alone Rückkühlanlagen
- Flüssigkeitskühlung mit Wasser oder Wasser/Glykol-Gemischen
- Stahlgehäuse mit Dickschichtpulverung
- robuster Industriestandard mit vormontierten Transportösen
- zuverlässige leicht ablesbare Füllstandsanzeige
- Montage auf dem Schaltschrank möglich
- separater Kältekreis und Hydraulikkreis
- ausgerüstet mit einem programmierbaren Steuermodul, das kleine Hysteresen der Temperatur des Kühlmediums ermöglicht
GEWÄHLTE KONFIGURATION
Ihre Auswahl: HS-Konfiguration

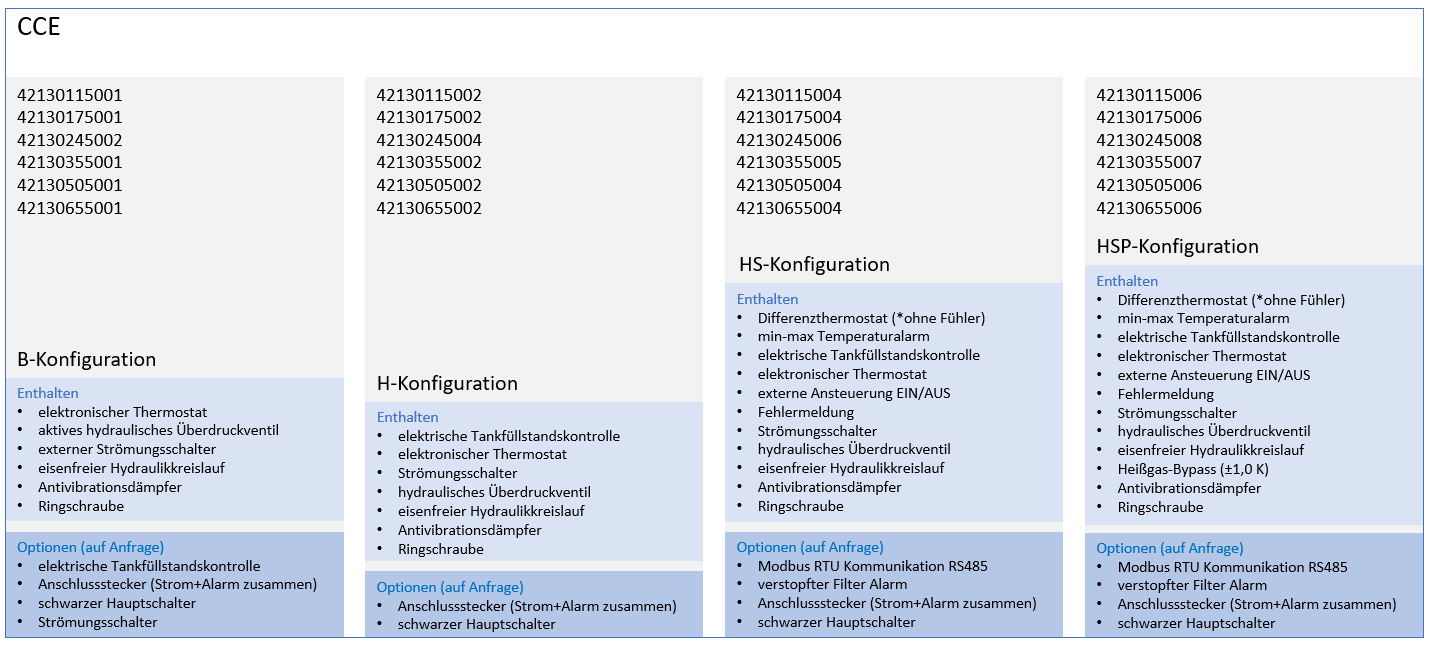

Die CCE Series ist verfügbar in 4 unterschiedlichen Standardkonfigurationen.
Ihre Auswahl: HS-Konfiguration
Die CCE Series ist verfügbar in 4 unterschiedlichen Standardkonfigurationen.
TECHNISCHE DATEN
Technische Daten
- Nennspannung V ±10 %
- AC 230 1~
- Nennfrequenz Hz ±1 %
- 50 Hz | 60 Hz
- Kälteleistung kW
- 1,1 kW
- Fördermenge (Pumpe) l/min
- 10 l/min
- Pumpendruck bar
- 2 bar
- Kälteträger
- Wasser/Glykol - 80/20
- Kälteträgertemp. °C
- +13 °C ... +35 °C
- Sollwerttoleranz K
- ±2 K
- Kältemittel (Typ | Menge)
- R134A | 0,8 kg
- Max. Leistungsaufnahme kW
- 1,2 kW | 1,4 KW
- Max. Stromaufnahme A
- 7 A | 7,5 A
- Einschaltstrom A
- 19,5 A | 24,5 A
- Steuerspannung V
- 24V AC
- Art der Sicherung | Absicherung
- gG | 12A A
- Luftvolumenstrom extern m³/h
- 1.300 m3/h | 1.400 m3/h
- Tankinhalt l
- 10 l
- Anschluss Kälteträger
- 1/2 inch
- Geräuschpegel nach EN ISO 3741 (50Hz) dB(A)
- 68 dB(A)
- Geräuschpegel nach EN ISO 3741 (50 Hz | 60 Hz) dB(A)
- 68 dB(A)
- Gewicht (ohne Verpackung) kg
- 67 kg
- Schutzart nach EN 60529 (E-Box)
- IP 54
- Farbe
- RAL 7035
- Abmessungen (H | B | T) mm
- 634 mm | 600 mm | 557 mm
- Tiefe mm
- 557 mm
- Breite mm
- 600 mm
- Höhe mm
- 634 mm
- ETIM-Class
- EC002516
- Nennspannung V ±10 %
- AC 230 1~
- Nennfrequenz Hz ±1 %
- 50 Hz | 60 Hz
- Kälteleistung mit Pumpe (W18/A32)
- 3,753 BTU/h
- Fördermenge (Pumpe)
- 2.6 gpm
- Pumpendruck
- 29 psi
- Kälteträger
- Wasser/Glykol - 80/20
- Kälteträgertemperatur (Austritt)
- +55 °F ... +95 °F
- Sollwerttoleranz K
- ±2 K
- Kältemittel (Typ | Menge)
- R134A | 28 oz.
- Max. Leistungsaufnahme kW
- 1,2 kW | 1,4 KW
- Max. Stromaufnahme A
- 7 A | 7,5 A
- Einschaltstrom
- 19.5 A | 24.5 A
- Steuerspannung V
- 24V AC
- Art der Sicherung | Absicherung
- gG | 12A A
- Luftvolumenstrom extern
- 765 cfm | 824 cfm
- Tankinhalt
- 3 gal
- Anschluss Kälteträger
- 1/2 inch
- Geräuschpegel nach EN ISO 3741 (50Hz) dB(A)
- 68 dB(A)
- Geräuschpegel nach EN ISO 3741 (50 Hz | 60 Hz) dB(A)
- 68 dB(A)
- Gewicht (ohne Verpackung)
- 148 lbs
- Farbe
- RAL 7035
- Abmessungen (H | B | T)
- 25 in. | 23.6 in. | 21.5 in.
- Tiefe
- 21.5 in.
- Breite
- 23.6 in.
- Höhe
- 25 in.
- ETIM-Class
- EC002516
Technical Data
ABBILDUNGEN
![CCE 6101 230V Luftgekühlter Aktiver Flüssigkeitskühler]( "CCE 6101 230V Luftgekühlter Aktiver Flüssigkeitskühler")
![CCE 6101 230V Luftgekühlter Aktiver Flüssigkeitskühler]( "CCE 6101 230V Luftgekühlter Aktiver Flüssigkeitskühler")
![CCE 6101 230V Luftgekühlter Aktiver Flüssigkeitskühler]( "CCE 6101 230V Luftgekühlter Aktiver Flüssigkeitskühler")
![CCE 6101 230V Luftgekühlter Aktiver Flüssigkeitskühler]( "CCE 6101 230V Luftgekühlter Aktiver Flüssigkeitskühler")
Abbildungen
- A
- 574 mm
- B
- 435,7 mm
- X
- 600 mm
- Y
- 571,5 mm
- Z
- 495 mm
- A
- 22,6 in
- B
- 17,15 in
- X
- 23,62 in
- Y
- 22,5 in
- Z
- 19,49 in
Dimensions
Abbildungen
- A
- 574 mm
- B
- 435,7 mm
- X
- 600 mm
- Y
- 571,5 mm
- Z
- 495 mm
- A
- 22,6 in
- B
- 17,15 in
- X
- 23,62 in
- Y
- 22,5 in
- Z
- 19,49 in
Dimensions
DIAGRAMME
![CCE 6101 230V Luftgekühlter Aktiver Flüssigkeitskühler]( "CCE 6101 230V Luftgekühlter Aktiver Flüssigkeitskühler")
![CCE 6101 230V Luftgekühlter Aktiver Flüssigkeitskühler]( "CCE 6101 230V Luftgekühlter Aktiver Flüssigkeitskühler")
![CCE 6101 230V Luftgekühlter Aktiver Flüssigkeitskühler]( "CCE 6101 230V Luftgekühlter Aktiver Flüssigkeitskühler")
![CCE 6101 230V Luftgekühlter Aktiver Flüssigkeitskühler]( "CCE 6101 230V Luftgekühlter Aktiver Flüssigkeitskühler")
Diagramme
