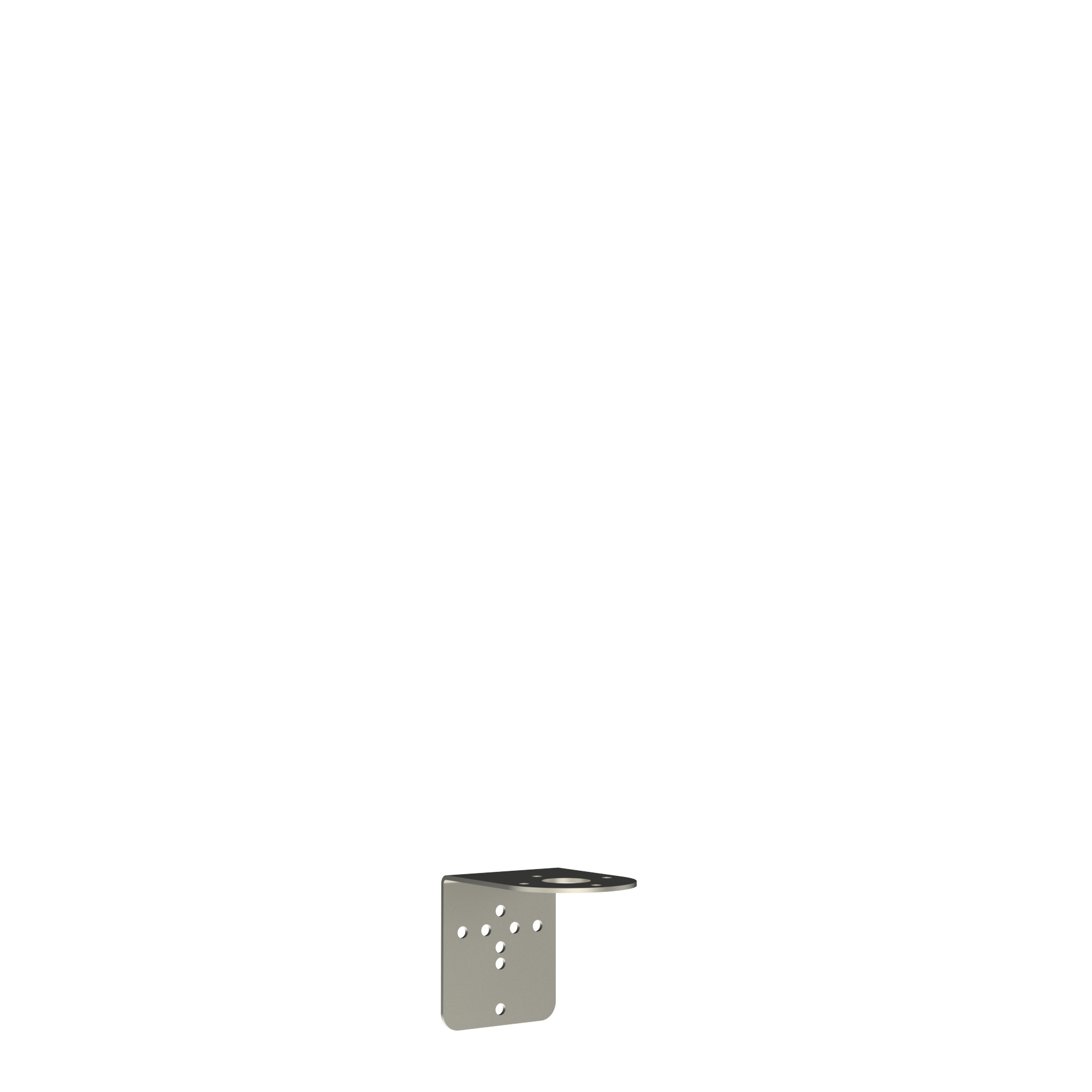

Intense BR50-W Winkel Stativmontage, alle Stative
Produktnummer:
28250190000
Edelstahlwinkel für BR50 Signalsäule für Montage von Basismodulen auf Stativen, passend für alle Ausführungen, mit marktüblichem Lochbild
- bis zu 5 Modulen mit 6 Haubenfarben lassen sich einfach durch Zusammenstecken auch nachträglich beliebig kombinieren
- Alternative Module sind: LED-Dauerlicht | LED-Blinklicht (1,5 Hz) | Xenon-Blitzlicht | Schallgeber 85 dB (A)
- Überall dort anzuwenden, wo Maschinenstände angezeigt und Warnsignale gegeben werden müssen
- Modulare Bauweise mit robustem Gehäuse für alle Innen- und Außenanwendungen, bei denen es rau zugeht
- flexibles Baukastensystem garantiert leichte Handhabung
- Mechanik und Elektronik sind entkoppelt, daraus ergibt sich ein stabiler, vibrationsunempfindlicher Aufbau
- vielseitige Variationsmöglichkeiten, alternative Befestigung per Stativ-, Rohr- und Direktmontage möglich
- Option: Überwachte Module für mehr Sicherheit, aufgebaut mit Leuchtmitteln aus 2 separaten LED-Strängen. Bei Ausfall von einem Strang wird der Alarmkontakt aktiviert und der zweite Strang leuchtet weiter
- hohe Schutzart IP 54 (optional IP 65 mit BR50-MG O-Ring Dichtung)
- Maße: Ø 54 x 63 mm pro Leucht-Modul
TECHNISCHE DATEN
Technische Daten
- Gehäusematerial
- Edelstahl
- Max. Relative Feuchte
- 90 %
- AS-i
- no
- IO-Link
- no
- M12-Anschluß
- no
- Funktionsüberwacht
- no
- Abmessungen (H | B | T) mm
- 85 mm | 102,5 mm | 75 mm
- Gewicht (ohne Verpackung) kg
- 0,23 kg
- ETIM-Class
- EC001153
- Gehäusematerial
- Edelstahl
- Max. Relative Feuchte
- 90 %
- AS-i
- no
- IO-Link
- no
- M12-Anschluß
- no
- Funktionsüberwacht
- no
- Abmessungen (H | B | T)
- 3.35 in. | 4.04 in. | 2.95 in.
- Gewicht (ohne Verpackung)
- 0.51 lbs
- ETIM-Class
- EC001153
Technical Data
