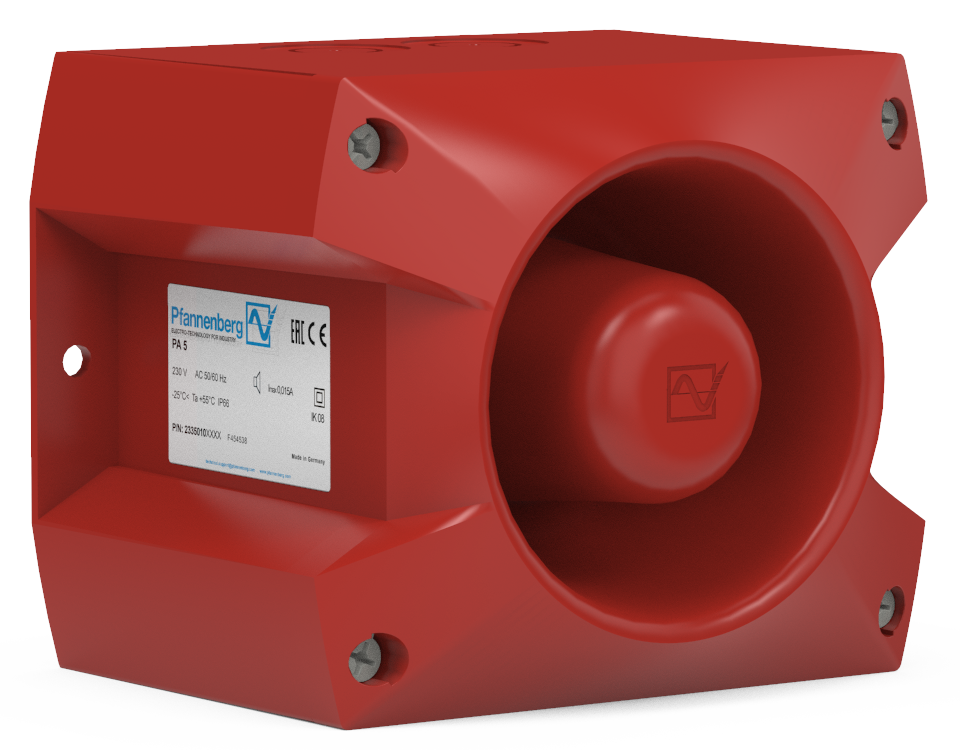

Patrol PA 5 Schallgeber
230 V AC,
Schallgeber mit extrem breitem Frequenzspektrum - hoher Anteil an tiefen Tönen für außerordentlich gute Durchdringung von Hindernissen wie Türen oder Wänden. Erlaubt Fluralarmierung, so dass nicht in jedem Raum ein Schallgeber platziert werden muss. 64 Basistöne sind auswählbar, 80 Töne sind hinterlegt, d. h. Töne für alle Anwendungsgebiete und Länder sind bereits vorhanden (spezielle Geräte sind nicht erforderlich). 3 weitere Tonstufen extern wählbar. Erzeugung unterschiedlicher Töne mit einem einzigen Gerät. Wirtschaftlich: Ein Schallgeber kann für unterschiedliche Signalfunktionen genutzt werden. Sichere Montage - Die elektrische Kontaktierung erfolgt ausschließlich im montierten Unterteil. Leitungen können nach dem Prinzip 'Abzweigdose' angeschlossen werden. Keine '3-Hand'-Montage (Gerät - Schraubendreher - Litze). Kein Zug/Druck auf die Klemmstellen oder andere Bauteile, kein 'Einquetschen' der Leitungen. IK08 Schlagfestes Gehäuse. IP 66 - Verschlusselemente liegen außerhalb des Dichtbereiches (IP), eine Beeinflussung des IP-Schutzes ist ausgeschlossen. Unverlierbare Dichtung und Verschlusselemente. Montagearten Schalttafeleinbau und Aufbaumontage möglich. Maße: LxBxH: 132 x 163,4 x 135 mm Betriebstemperatur: -40 - + 55C 10 Jahre Garantie Zulassungen (spannungsabhängig oder optional) EN54-3 | VdS | UL | EAC | GL | MED
Technical Data
- Signalisierungsbereich (L | B | H) m
- 18,1 m | 14 m | 14 m
- Signalisierungsbereich Breite m
- 14 m
- Signalisierungsbereich Länge m
- 18,1 m
- Signalisierungsbereich Höhe m
- 14 m
- Gehäusefarbe
- RAL 3000
- Spannungsbereich (AC) V
- 195-253 V AC
- Nennspannungen (AC) V
- 230 V AC
- Stromart
- AC
- Betriebstemperatur
- -40 °C ... +55 °C
- IP Schutzart
- 66
- NEMA Schutzart
- 4/4X
- Schlagfestigkeit
- IK08
- Gehäusematerial
- PC / ABS Blend
- Max. Relative Feuchte
- 90 %
- El. Schutzklasse
- 2
- Einschaltdauer
- 100 %
- Max. Stromaufnahme A
- 0,02 A
- Max. Schalldruck dB(A)
- 107 dB(A)
- Schalldruckpegelreduzierung dB
- max. -12 dB
- Anzahl der Tonarten
- 80
- Anzahl der extern ansteuerbaren Tonarten
- 4
- AS-i
- not specified
- IO-Link
- no
- M12-Anschluß
- no
- Funktionsüberwacht
- no
- Kabeleinführung
- 5x M20 vorbereitete Ausbrüche seitlich, und 1x vorbereiteter Ausbruch hinten
- Anschlußklemmen
- 0,14 - 2,5mm² feindrähtig, AWG24 - AWG 14
- Abmessungen (H | B | T) mm
- 135 mm | 165 mm | 132 mm
- Gewicht (ohne Verpackung) kg
- 0,78 kg
- ETIM-Class
- EC001354
- Signalisierungsbereich (L | B | H)
- 59.38 ft. | 45.94 ft. | 45.94 ft.
- Signalisierungsbereich Breite
- 45.94 ft.
- Signalisierungsbereich Länge
- 59.38 ft.
- Signalisierungsbereich Höhe
- 45.94 ft.
- Gehäusefarbe
- RAL 3000
- Spannungsbereich (AC) V
- 195-253 V AC
- Nennspannungen (AC) V
- 230 V AC
- Stromart
- AC
- Betriebstemperatur
- -40 °F ... +131 °F
- IP Schutzart
- 66
- NEMA Schutzart
- 4/4X
- Schlagfestigkeit
- IK08
- Gehäusematerial
- PC / ABS Blend
- Max. Relative Feuchte
- 90 %
- El. Schutzklasse
- 2
- Einschaltdauer
- 100 %
- Max. Stromaufnahme
- 0.02 A
- Max. Schalldruck dB(A)
- 107 dB(A)
- Schalldruckpegelreduzierung dB
- max. -12 dB
- Anzahl der Tonarten
- 80
- Anzahl der extern ansteuerbaren Tonarten
- 4
- AS-i
- not specified
- IO-Link
- no
- M12-Anschluß
- no
- Funktionsüberwacht
- no
- Kabeleinführung
- 5x M20 vorbereitete Ausbrüche seitlich, und 1x vorbereiteter Ausbruch hinten
- Anschlußklemmen
- 0,14 - 2,5mm² feindrähtig, AWG24 - AWG 14
- Abmessungen (H | B | T)
- 5.31 in. | 6.5 in. | 5.2 in.
- Gewicht (ohne Verpackung)
- 1.72 lbs
- ETIM-Class
- EC001354
