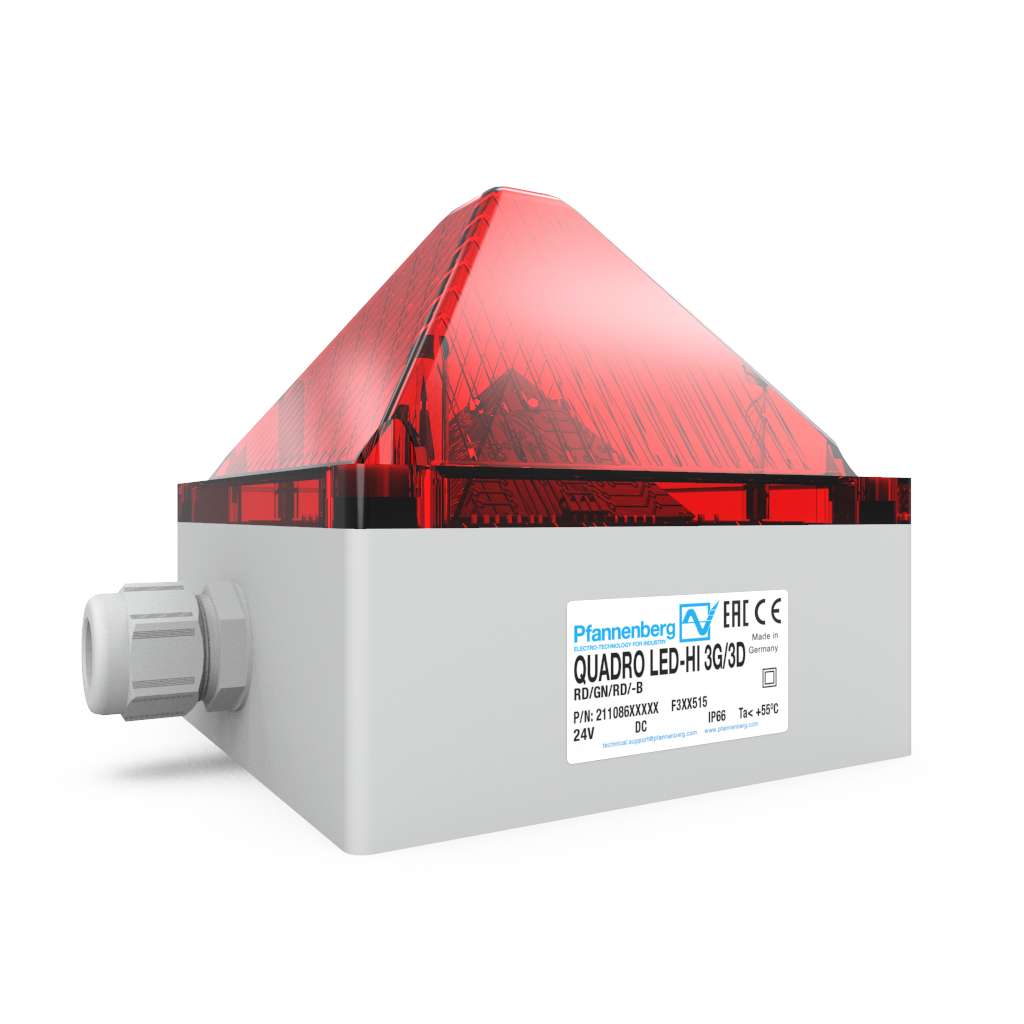

Quadro LED-HI Multileuchte Ex-ATEX
12, 24, 48 V DC, LED, Rot,
Produktnummer:
21108635009
Extrem helle Multifunktionale LED Leuchte mit roter Haube Für den Einsatz in Zone 2 gemäß EN 60079-10-1 und Zone 22 gemäß EN 60079-10-2 geeignet, zertifiziert für die Kategorien 3G und 3D (Gase und Staub im Ex-Bereich)
- Helligkeit: 75 cd (reduzierbar)
- Verschiedene Signalarten und Blinkfrequenzen sind auswählbar (innen, extern): Dauerlicht, Blinklicht ( 1 / 2 Hz ), Blitzlicht ( 0,1 / 0,5 / 0,75 / 1 / 2 Hz )
- Multi Spannungs-Netzteil 11V - 60V DC
- Einschaltstrombegrenzung integriert. Schutz der Schaltkomponenten wie z. B. der Relais-Kontakte.
- Gehäuse und Haube sind aus schlagfestem Polycarbonat gefertigt
- Lebensdauer des Leuchtmittels: > 50000h
- Maße: LxBxH 130 x 130 x 130mm
- Maximale Sichtweite: 201m
- Schutzart: IP 66 / IP 67
- Schlagfestes Gehäuse: IK 08
- Betriebstemperatur: -20C - +55C
- 10 Jahre Garantie
TECHNISCHE DATEN
Technische Daten
- Signalisierungsbereich (L | B | H) m
- 7,1 m | 9 m | 8,6 m
- Signalisierungsbereich Höhe m
- 8,6 m
- Signalisierungsbereich Länge m
- 7,1 m
- Signalisierungsbereich Breite m
- 9 m
- Haubenfarbe
- Rot
- Gehäusefarbe
- RAL 7035
- Spannungsbereich (DC) V
- 11-60,0 V DC
- Nennspannungen (DC) V
- 12, 24, 48 V DC
- Stromart
- DC
- Betriebstemperatur
- -20 °C ... +55 °C
- IP Schutzart
- 66/67
- Schlagfestigkeit
- IK08
- Gehäusematerial
- Polycarbonat (PC)
- Max. Relative Feuchte
- 90 %
- El. Schutzklasse
- 2
- Einschaltdauer
- 100 %
- Max. Stromaufnahme A
- 0,47 A
- Lichtart
- LED
- Signalmodus
- Dauerlicht, Blinklicht, Blitzlicht
- Lichtstärke cd
- 37 cd
- Blitzfrequenz Hz
- 0,1/0,5/0,75/1/2 Hz
- Max. Sichtweite m
- 140,99 m
- AS-i
- not specified
- IO-Link
- no
- M12-Anschluß
- no
- Funktionsüberwacht
- no
- Ex-Zone Gas
- 2
- Ex-Zone Staub
- 22
- Ex-Kategorie Gas
- 3G
- Ex-Kategorie Staub
- 3D
- Temperaturklasse Gas
- T1,T2,T3,T4,T5,T6
- Temperaturklasse Staub
- T80
- Ex-Zulassung
- yes
- Kabeleinführung
- 2x M20 x 1.5 (1x Verschlussschraube, 1x Kabelverschraubung)
- Anschlußklemmen
- Federzugbügel 0.08-2.5 mm2
- Abmessungen (H | B | T) mm
- 130 mm | 130 mm | 130 mm
- Höhe mm
- 130 mm
- Breite mm
- 130 mm
- Tiefe mm
- 130 mm
- Gewicht (ohne Verpackung) kg
- 0,41 kg
- ETIM-Class
- EC001335
- Signalisierungsbereich (L | B | H)
- 23.29 ft. | 29.52 ft. | 28.22 ft.
- Signalisierungsbereich Höhe
- 28.22 ft.
- Signalisierungsbereich Länge
- 23.29 ft.
- Signalisierungsbereich Breite
- 29.52 ft.
- Haubenfarbe
- Rot
- Gehäusefarbe
- RAL 7035
- Spannungsbereich (DC) V
- 11-60,0 V DC
- Nennspannungen (DC) V
- 12, 24, 48 V DC
- Stromart
- DC
- Betriebstemperatur
- -4 °F ... +131 °F
- IP Schutzart
- 66/67
- Schlagfestigkeit
- IK08
- Gehäusematerial
- Polycarbonat (PC)
- Max. Relative Feuchte
- 90 %
- El. Schutzklasse
- 2
- Einschaltdauer
- 100 %
- Max. Stromaufnahme
- 0.47 A
- Lichtart
- LED
- Signalmodus
- Dauerlicht, Blinklicht, Blitzlicht
- Lichtstärke cd
- 37 cd
- Blitzfrequenz Hz
- 0,1/0,5/0,75/1/2 Hz
- Max. Sichtweite
- 462.57 ft.
- AS-i
- not specified
- IO-Link
- no
- M12-Anschluß
- no
- Funktionsüberwacht
- no
- Ex-Zone Gas
- 2
- Ex-Zone Staub
- 22
- Ex-Kategorie Gas
- 3G
- Ex-Kategorie Staub
- 3D
- Temperaturklasse Gas
- T1,T2,T3,T4,T5,T6
- Temperaturklasse Staub
- T80
- Ex-Zulassung
- yes
- Kabeleinführung
- 2x M20 x 1.5 (1x Verschlussschraube, 1x Kabelverschraubung)
- Anschlußklemmen
- Federzugbügel 0.08-2.5 mm2
- Abmessungen (H | B | T)
- 5.12 in. | 5.12 in. | 5.12 in.
- Höhe
- 5.12 in.
- Breite
- 5.12 in.
- Tiefe
- 5.12 in.
- Gewicht (ohne Verpackung)
- 0.9 lbs
- ETIM-Class
- EC001335
Technical Data
ABBILDUNGEN
![Quadro LED-HI Multileuchte Ex-ATEX]( "Quadro LED-HI Multileuchte Ex-ATEX")
Abbildungen
Abbildungen
MULTICAD DATEN
Multicad Daten
ZUBEHÖR
Zubehör
Empfohlenes Zubehör für Quadro LED-HI Multileuchte Ex-ATEX
Zubehör
Empfohlenes Zubehör für Quadro LED-HI Multileuchte Ex-ATEX
DOWNLOADS
Downloads
| Description | Language | Type | Size | Link |
|---|---|---|---|---|
| 3D-model_SAT_Quadro | Englisch | ZIP | 184.44 KB | Download |
| 3D-model_STEP_Quadro | Deutsch | ZIP | 183.13 KB | Download |
| Manual_QUADRO_LED-HI-3G_3D | Englisch | 1.29 MB | Download | |
| Product_Sheet_EN_Quadro-LED-HI_3G-3D | Englisch | 576.97 KB | Download | |
| 3D-model_SAT_Quadro | Deutsch | ZIP | 184.44 KB | Download |
| Type-Ex._Certificate_Quadro_LED-HI_3G-3D | Deutsch | 2.72 MB | Download | |
| Manual_QUADRO_LED-HI-3G_3D | Deutsch | 1.29 MB | Download | |
| EAC_Certificate_Signaling | Deutsch | 293.12 KB | Download | |
| EAC_Certificate_Signaling | Englisch | 293.12 KB | Download | |
| Product_Sheet_DE_Quadro-LED-HI_3G-3D | Deutsch | 578.37 KB | Download | |
| 3D-model_IGS_Quadro | Deutsch | ZIP | 298.56 KB | Download |
| 3D-model_STEP_Quadro | Englisch | ZIP | 183.13 KB | Download |
| 3D-model_IGS_Quadro | Englisch | ZIP | 298.56 KB | Download |
| Type-Ex._Certificate_Quadro_LED-HI_3G-3D | Englisch | 2.72 MB | Download | |
| PFA.21108635009 | Deutsch | tables.type.file_edz | 219.28 KB | Download |
| PFA.21108635009 | Englisch | tables.type.file_edz | 219.28 KB | Download |
