Quadro Xenon | LED Leuchten

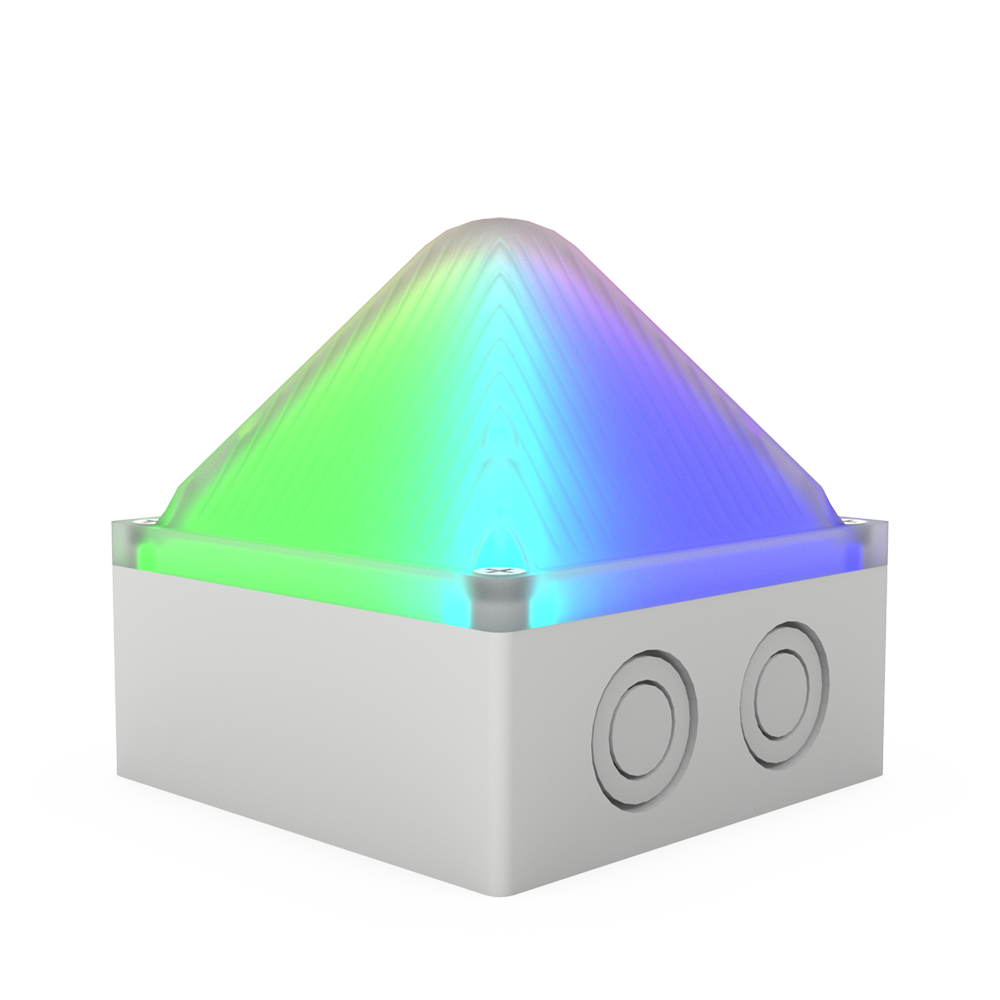

Quadro LED Multileuchte Ex-ATEX

115, 230 V AC, LED,

Produktnummer: 21109648009

Mehr Weniger

Multifunktionale LED-RGB Leuchte mit weißer Haube Für den Einsatz in Zone 2 gemäß EN 60079-10-1 und Zone 22 gemäß EN 60079-10-2 geeignet, zertifiziert für die Kategorien 3G und 3D (Gase und Staub im Ex-Bereich

Verschiedene Farben, Signalarten und Blinkfrequenzen sind auswählbar (innen und extern): Dauerlicht, Blinklicht ( 1 / 2 Hz ), Blitzlicht ( 0,1 / 0,5 / 0,75 / 1 / 2 Hz )
Multi Spannungs-Netzteil 95V - 253V AC
Einschaltstrombegrenzung integriert. Schutz der Schaltkomponenten wie z. B. der Relais-Kontakte.
Gehäuse und Haube sind aus schlagfestem Polycarbonat gefertigt
Lebensdauer des Leuchtmittels: > 50000h
Maße: LxBxH 130 x 130 x 130mm
Schutzart: IP 66 / IP 67
Schlagfestes Gehäuse: IK 08
Betriebstemperatur: -20C - +55C
10 Jahre Garantie

Beschreibung

Verschiedene Farben, Signalarten und Blinkfrequenzen sind auswählbar (innen und extern): Dauerlicht, Blinklicht ( 1 / 2 Hz ), Blitzlicht ( 0,1 / 0,5 / 0,75 / 1 / 2 Hz )
Multi Spannungs-Netzteil 95V - 253V AC
Einschaltstrombegrenzung integriert. Schutz der Schaltkomponenten wie z. B. der Relais-Kontakte.
Gehäuse und Haube sind aus schlagfestem Polycarbonat gefertigt
Lebensdauer des Leuchtmittels: > 50000h
Maße: LxBxH 130 x 130 x 130mm
Schutzart: IP 66 / IP 67
Schlagfestes Gehäuse: IK 08
Betriebstemperatur: -20C - +55C
10 Jahre Garantie

TECHNISCHE DATEN

Technische Daten

Signalisierungsbereich (L | B | H) m: 3,6 m | 4,8 m | 4,3 m
Signalisierungsbereich Höhe m: 4,3 m
Signalisierungsbereich Länge m: 3,6 m
Signalisierungsbereich Breite m: 4,8 m
Gehäusefarbe: RAL 7035
Spannungsbereich (AC) V: 90-253 V AC
Nennspannungen (AC) V: 115, 230 V AC
Stromart: AC
Betriebstemperatur: -20 °C ... +55 °C
IP Schutzart: 66/67
Schlagfestigkeit: IK08
Gehäusematerial: Polycarbonat (PC)
Max. Relative Feuchte: 90 %
El. Schutzklasse: 2
Einschaltdauer: 100 %
Max. Stromaufnahme A: 0,05 A
Lichtart: LED
Signalmodus: Dauerlicht, Blinklicht, Blitzlicht
Lichtstärke cd: 8 cd
Blitzfrequenz Hz: 0,1/0,5/0,75/1/2 Hz
Max. Sichtweite m: 65,56 m
AS-i: not specified
IO-Link: no
M12-Anschluß: no
Funktionsüberwacht: no
Ex-Zone Gas: 2
Ex-Zone Staub: 22
Ex-Kategorie Gas: 3G
Ex-Kategorie Staub: 3D
Temperaturklasse Gas: T1,T2,T3,T4,T5,T6
Temperaturklasse Staub: T80
Ex-Zulassung: yes
Kabeleinführung: 2x M20 x 1.5 (1x Verschlussschraube, 1x Kabelverschraubung)
Anschlußklemmen: Federzugbügel 0,13 - 2,5mm² feindrähtig, AWG26 - AWG 14 0,25 - 1,5mm² AEH, AWG23 - AWG 16
Abmessungen (H | B | T) mm: 130 mm | 130 mm | 130 mm
Höhe mm: 130 mm
Breite mm: 130 mm
Tiefe mm: 130 mm
Gewicht (ohne Verpackung) kg: 0,41 kg
ETIM-Class: EC001335
Signalisierungsbereich (L | B | H): 11.81 ft. | 15.74 ft. | 14.1 ft.
Signalisierungsbereich Höhe: 14.1 ft.
Signalisierungsbereich Länge: 11.81 ft.
Signalisierungsbereich Breite: 15.74 ft.
Gehäusefarbe: RAL 7035
Spannungsbereich (AC) V: 90-253 V AC
Nennspannungen (AC) V: 115, 230 V AC
Stromart: AC
Betriebstemperatur: -4 °F ... +131 °F
IP Schutzart: 66/67
Schlagfestigkeit: IK08
Gehäusematerial: Polycarbonat (PC)
Max. Relative Feuchte: 90 %
El. Schutzklasse: 2
Einschaltdauer: 100 %
Max. Stromaufnahme: 0.05 A
Lichtart: LED
Signalmodus: Dauerlicht, Blinklicht, Blitzlicht
Lichtstärke cd: 8 cd
Blitzfrequenz Hz: 0,1/0,5/0,75/1/2 Hz
Max. Sichtweite: 215.09 ft.
AS-i: not specified
IO-Link: no
M12-Anschluß: no
Funktionsüberwacht: no
Ex-Zone Gas: 2
Ex-Zone Staub: 22
Ex-Kategorie Gas: 3G
Ex-Kategorie Staub: 3D
Temperaturklasse Gas: T1,T2,T3,T4,T5,T6
Temperaturklasse Staub: T80
Ex-Zulassung: yes
Kabeleinführung: 2x M20 x 1.5 (1x Verschlussschraube, 1x Kabelverschraubung)
Anschlußklemmen: Federzugbügel 0,13 - 2,5mm² feindrähtig, AWG26 - AWG 14 0,25 - 1,5mm² AEH, AWG23 - AWG 16
Abmessungen (H | B | T): 5.12 in. | 5.12 in. | 5.12 in.
Höhe: 5.12 in.
Breite: 5.12 in.
Tiefe: 5.12 in.
Gewicht (ohne Verpackung): 0.9 lbs
ETIM-Class: EC001335

Technische Daten

Signalisierungsbereich (L | B | H) m: 3,6 m | 4,8 m | 4,3 m
Signalisierungsbereich Höhe m: 4,3 m
Signalisierungsbereich Länge m: 3,6 m
Signalisierungsbereich Breite m: 4,8 m
Gehäusefarbe: RAL 7035
Spannungsbereich (AC) V: 90-253 V AC
Nennspannungen (AC) V: 115, 230 V AC
Stromart: AC
Betriebstemperatur: -20 °C ... +55 °C
IP Schutzart: 66/67
Schlagfestigkeit: IK08
Gehäusematerial: Polycarbonat (PC)
Max. Relative Feuchte: 90 %
El. Schutzklasse: 2
Einschaltdauer: 100 %
Max. Stromaufnahme A: 0,05 A
Lichtart: LED
Signalmodus: Dauerlicht, Blinklicht, Blitzlicht
Lichtstärke cd: 8 cd
Blitzfrequenz Hz: 0,1/0,5/0,75/1/2 Hz
Max. Sichtweite m: 65,56 m
AS-i: not specified
IO-Link: no
M12-Anschluß: no
Funktionsüberwacht: no
Ex-Zone Gas: 2
Ex-Zone Staub: 22
Ex-Kategorie Gas: 3G
Ex-Kategorie Staub: 3D
Temperaturklasse Gas: T1,T2,T3,T4,T5,T6
Temperaturklasse Staub: T80
Ex-Zulassung: yes
Kabeleinführung: 2x M20 x 1.5 (1x Verschlussschraube, 1x Kabelverschraubung)
Anschlußklemmen: Federzugbügel 0,13 - 2,5mm² feindrähtig, AWG26 - AWG 14 0,25 - 1,5mm² AEH, AWG23 - AWG 16
Abmessungen (H | B | T) mm: 130 mm | 130 mm | 130 mm
Höhe mm: 130 mm
Breite mm: 130 mm
Tiefe mm: 130 mm
Gewicht (ohne Verpackung) kg: 0,41 kg
ETIM-Class: EC001335
Signalisierungsbereich (L | B | H): 11.81 ft. | 15.74 ft. | 14.1 ft.
Signalisierungsbereich Höhe: 14.1 ft.
Signalisierungsbereich Länge: 11.81 ft.
Signalisierungsbereich Breite: 15.74 ft.
Gehäusefarbe: RAL 7035
Spannungsbereich (AC) V: 90-253 V AC
Nennspannungen (AC) V: 115, 230 V AC
Stromart: AC
Betriebstemperatur: -4 °F ... +131 °F
IP Schutzart: 66/67
Schlagfestigkeit: IK08
Gehäusematerial: Polycarbonat (PC)
Max. Relative Feuchte: 90 %
El. Schutzklasse: 2
Einschaltdauer: 100 %
Max. Stromaufnahme: 0.05 A
Lichtart: LED
Signalmodus: Dauerlicht, Blinklicht, Blitzlicht
Lichtstärke cd: 8 cd
Blitzfrequenz Hz: 0,1/0,5/0,75/1/2 Hz
Max. Sichtweite: 215.09 ft.
AS-i: not specified
IO-Link: no
M12-Anschluß: no
Funktionsüberwacht: no
Ex-Zone Gas: 2
Ex-Zone Staub: 22
Ex-Kategorie Gas: 3G
Ex-Kategorie Staub: 3D
Temperaturklasse Gas: T1,T2,T3,T4,T5,T6
Temperaturklasse Staub: T80
Ex-Zulassung: yes
Kabeleinführung: 2x M20 x 1.5 (1x Verschlussschraube, 1x Kabelverschraubung)
Anschlußklemmen: Federzugbügel 0,13 - 2,5mm² feindrähtig, AWG26 - AWG 14 0,25 - 1,5mm² AEH, AWG23 - AWG 16
Abmessungen (H | B | T): 5.12 in. | 5.12 in. | 5.12 in.
Höhe: 5.12 in.
Breite: 5.12 in.
Tiefe: 5.12 in.
Gewicht (ohne Verpackung): 0.9 lbs
ETIM-Class: EC001335
