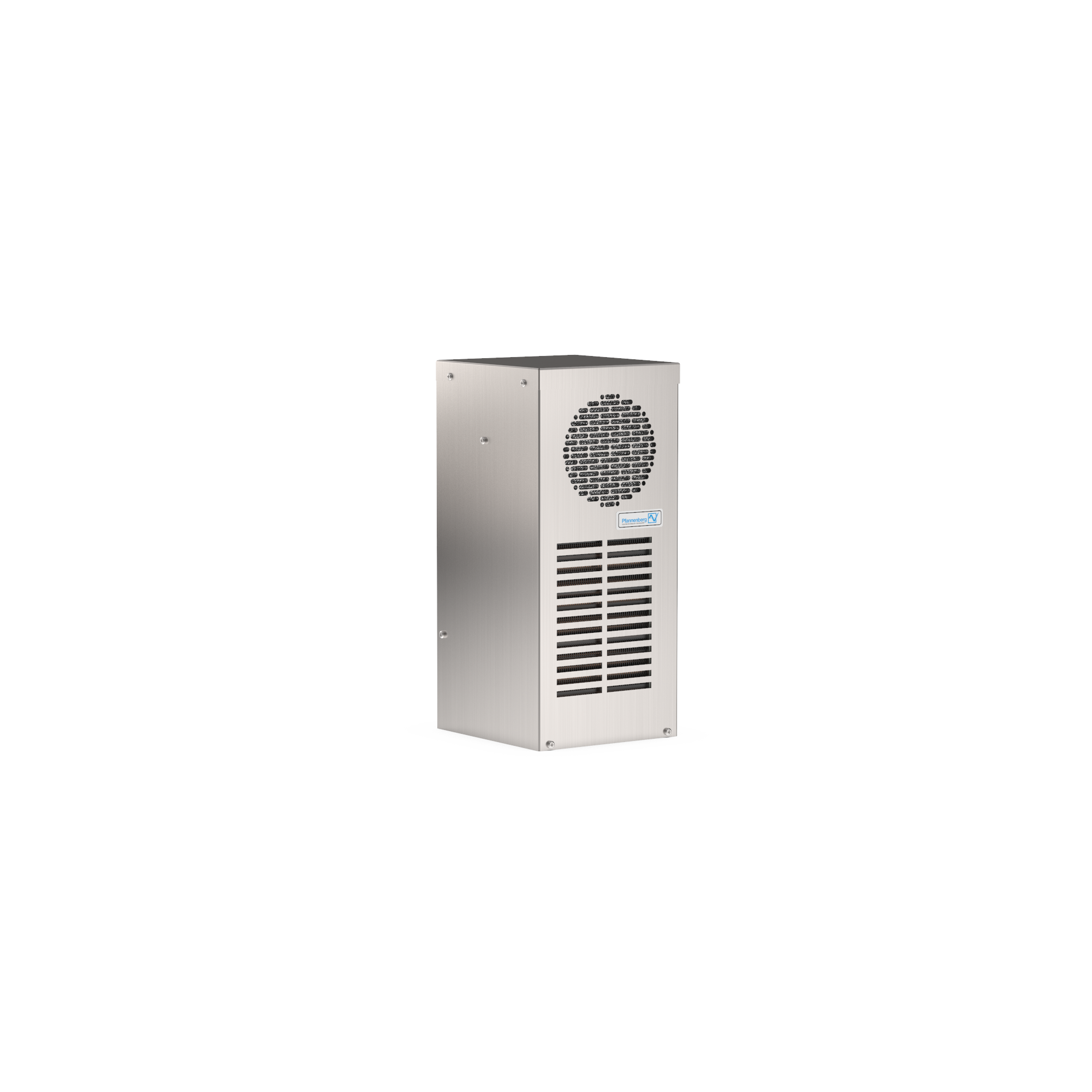

DTS 3031SS 115V Seitenanbau-Kühlgerät
AC 115 1~, 350 W, Standard Controller
Pfannenberg bietet Outdoor Kühlgeräte, die nach NEMA Standards zertifiziert sind. NEMA (National Electrical Manufacturers Association) ist die Vereinigung US-amerikanischer Hersteller elektrischer Ausrüstung, die die wichtigsten Baunormen für die Vereinigten Staaten von Amerika und Kanada festlegt
Vorteile der Serie auf einen Blick: -kompakte Bauform, ideal für kleine Schaltschränke und größere Schaltschränke zur Kühlung von Hot-Spots -insbesondere geeignet für die Lebensmittelindustrie und Outdoor-Anwendungen -hohe Schutzart IP 56, wartungsfrei -NEMA 3R/4 Gerät mit gepulverter Stahlhaube -NEMA 4/4X Gerät mit Edelstahlhaube -UL zertifizierte NEMA Typ 3R/4 und 4/4X Dichtung zum Gehäuse -Verflüssiger mit 3 mm Lamellenabstand, hocheffektiver Schutz gegen stark belastete und aggressive Umgebungsluft
Technische Daten
- Nennspannung V ±10 %
- AC 115 1~
- Nennfrequenz Hz ±1 %
- 60 Hz | 60 Hz
- Kälteleistung W
- 350 W
- Kälteleistung nach EN 14511 (A35/A50) W
- 350 W
- Kälteleistungzahl (EER)
- 1,44
- Controller
- Standard Controller
- Art der Sicherung | Absicherung
- CC | 5,6 A
- Anschlussart
- 90 Grad Bogen
- Umgebungstemp. °C
- +8 °C ... +45 °C
- Regelbereich (einstellbar) °C
- +10 °C ... +40 °C
- Kältemittel (Typ | Menge)
- R134a | 145 g
- Kondensatabscheidung
- Kondensatablauf
- IP Schutzart
- IP 56
- NEMA Schutzart
- 3R/4/4X
- Schutzart nach EN 60529 gegenüber Umgebung
- IP 34
- Bauweise Gehäuse
- Edelstahl 304
- Bauweise Haube
- Verzinktes Stahlblech
- Farbe
- 304 SS
- Montageposition
- Seitenanbau
- Abmessungen (H | B | T) mm
- 394 mm | 178 mm | 191 mm
- ETIM-Class
- EC000855
- Nennspannung V ±10 %
- AC 115 1~
- Nennfrequenz Hz ±1 %
- 60 Hz | 60 Hz
- Kälteleistung nach EN 14511 (A35/A35)
- 1,194 BTU/h
- Kälteleistung nach EN 14511 (A35/A50)
- 1,150 BTU/h
- Kälteleistungzahl (EER)
- 1.44
- Controller
- Standard Controller
- Art der Sicherung | Absicherung
- CC | 5,6 A
- Anschlussart
- 90 Grad Bogen
- Gewicht (ohne Verpackung)
- 30 lbs
- Umgebungstemperaturbereich
- +46 °F ... +114 °F
- Regelbereich (einstellbar)
- +50 °F ... +104 °F
- Kältemittel (Typ | Menge)
- R134a | 5.11 oz.
- Kondensatabscheidung
- Kondensatablauf
- IP Schutzart
- IP 56
- NEMA Schutzart
- 3R/4/4X
- Schutzart nach EN 60529 gegenüber Umgebung
- IP 34
- Bauweise Gehäuse
- Edelstahl 304
- Bauweise Haube
- Verzinktes Stahlblech
- Farbe
- 304 SS
- Montageposition
- Seitenanbau
- Abmessungen (H | B | T)
- 15.5 in. | 7 in. | 7.53 in.
- ETIM-Class
- EC000855

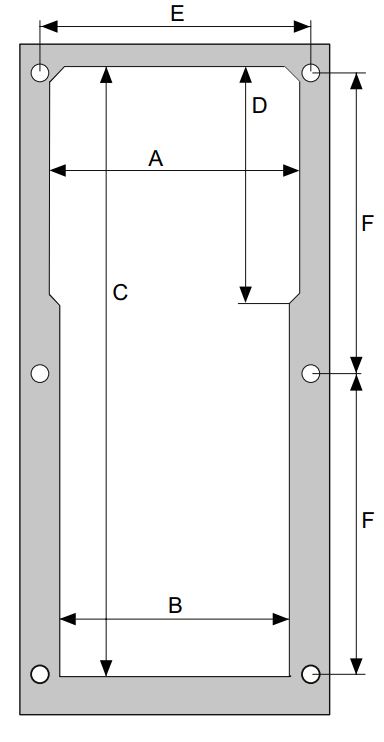

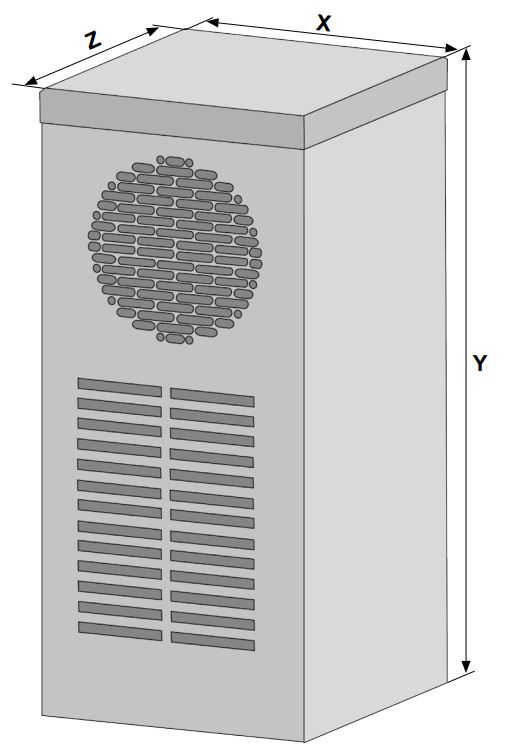

Abbildungen
- A
- 135 mm
- B
- 124 mm
- C
- 328 mm
- D
- 128 mm
- E
- 146 mm
- F
- 162 mm
- X
- 177,8 mm
- Y
- 393,7 mm
- Z
- 191,4 mm
- A
- 5,31 in
- B
- 4,88 in
- C
- 12,91 in
- D
- 5,04 in
- E
- 5,75 in
- F
- 6,38 in
- X
- 7 in
- Y
- 15,5 in
- Z
- 7,54 in
Befestigungsbohrungen Ø 10mm
Abbildungen
- A
- 135 mm
- B
- 124 mm
- C
- 328 mm
- D
- 128 mm
- E
- 146 mm
- F
- 162 mm
- X
- 177,8 mm
- Y
- 393,7 mm
- Z
- 191,4 mm
- A
- 5,31 in
- B
- 4,88 in
- C
- 12,91 in
- D
- 5,04 in
- E
- 5,75 in
- F
- 6,38 in
- X
- 7 in
- Y
- 15,5 in
- Z
- 7,54 in
Befestigungsbohrungen Ø 10mm

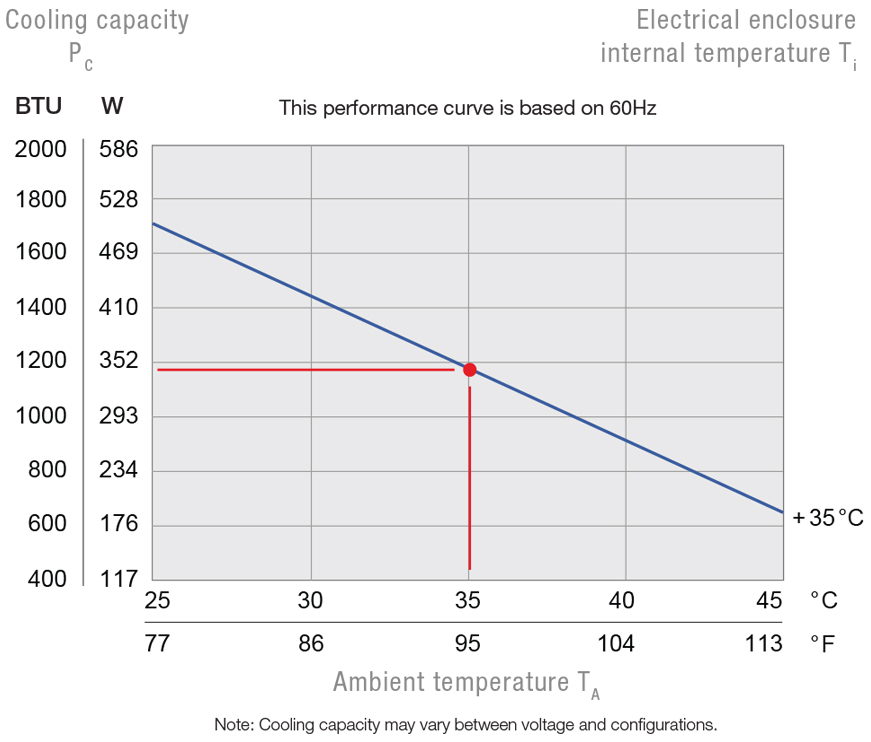

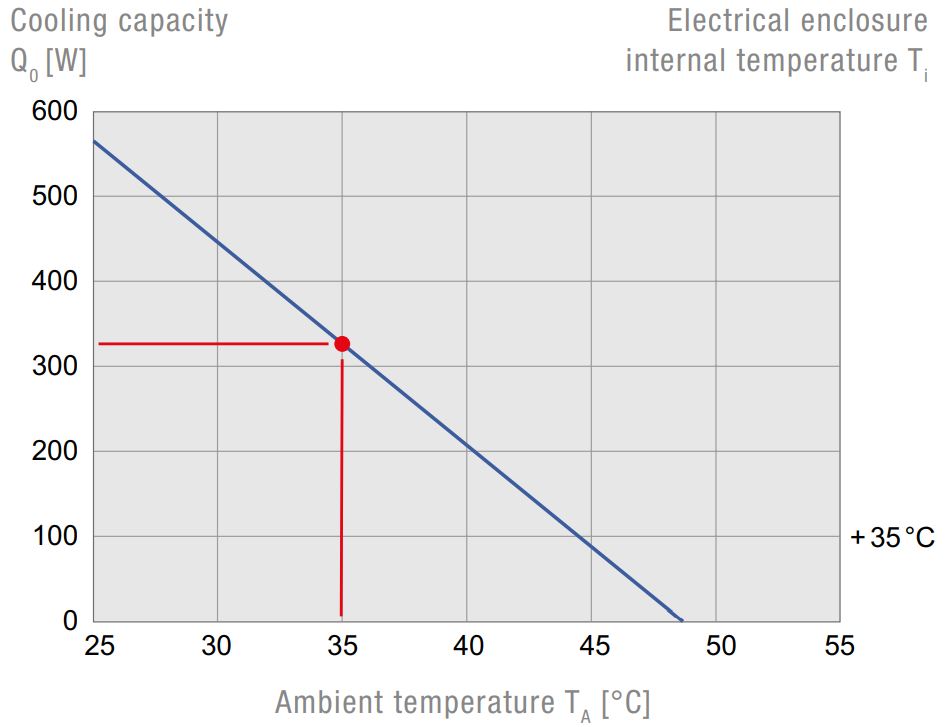

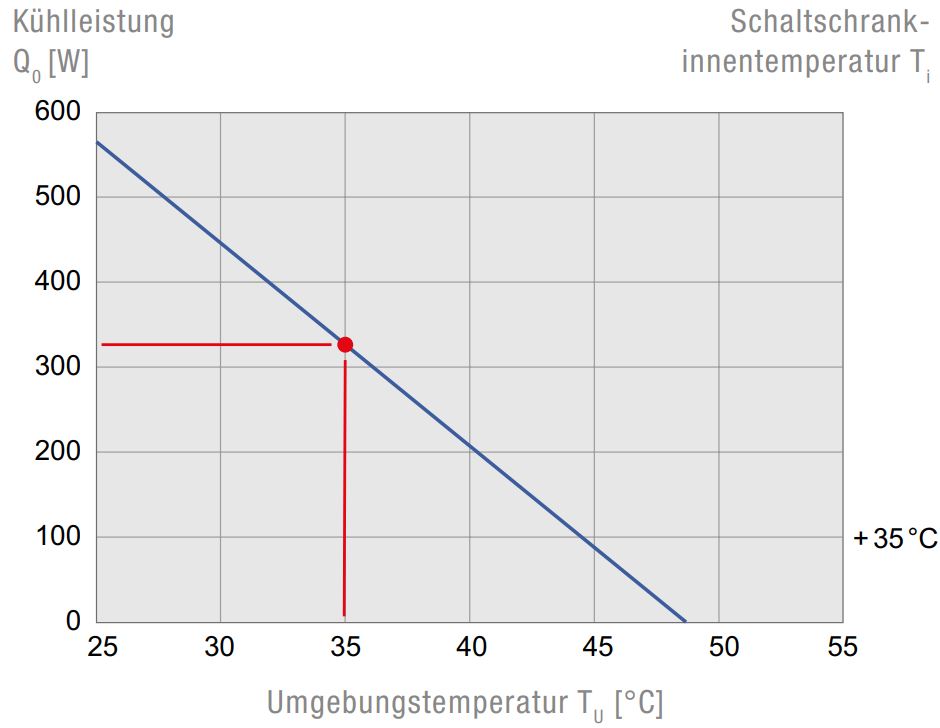

Diagramme
Diagramme
Zubehör
Empfohlenes Zubehör für DTS 3031SS Seitenanbau-Kühlgerät
Zubehör
Empfohlenes Zubehör für DTS 3031SS Seitenanbau-Kühlgerät
