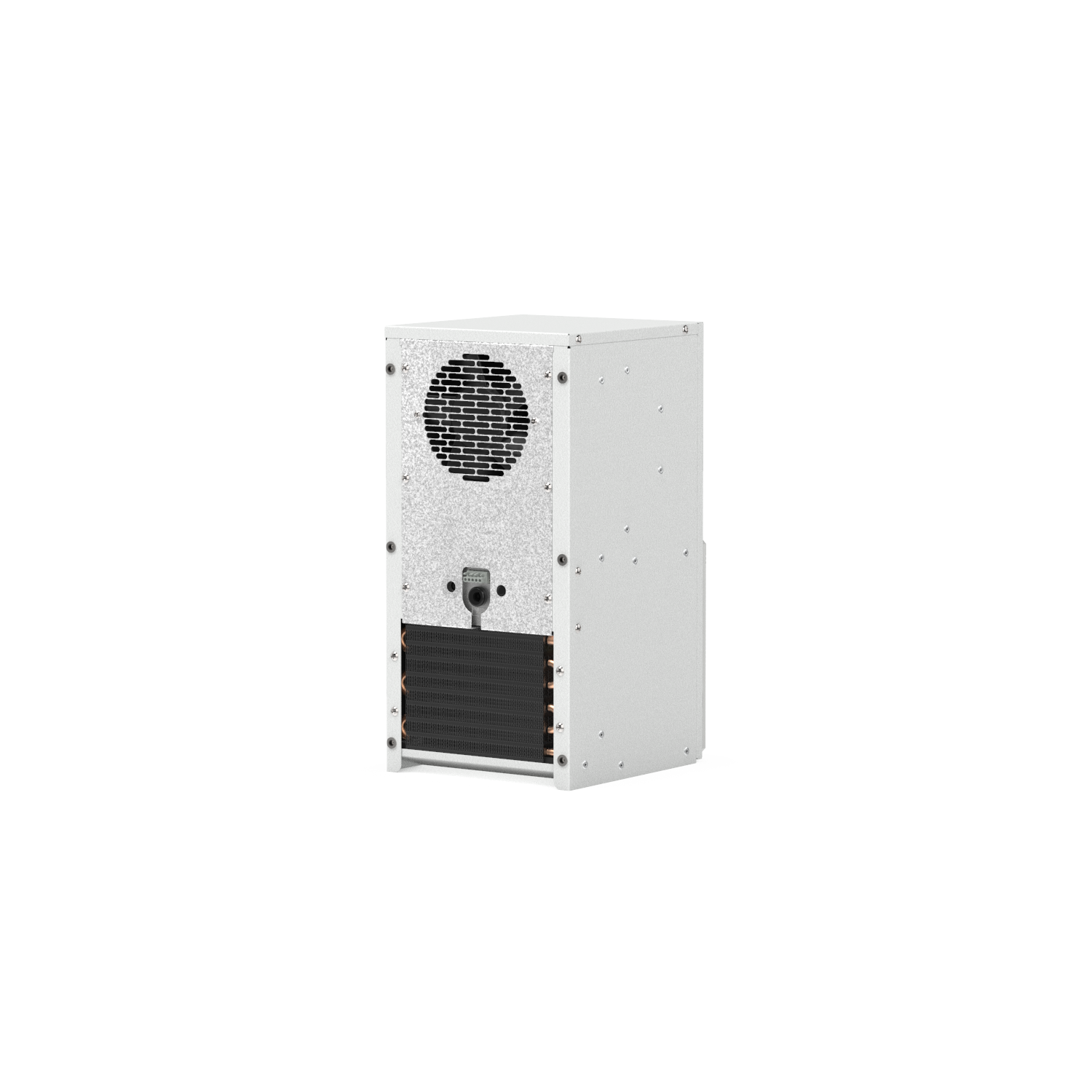

DTS 3061 230V Seitenanbau-Kühlgerät
AC 230 1~, 730 W, Standard Controller
Produktnummer:
13382341375
Pfannenberg bietet Outdoor Kühlgeräte, die nach NEMA Standards zertifiziert sind. NEMA (National Electrical Manufacturers Association) ist die Vereinigung US-amerikanischer Hersteller elektrischer Ausrüstung, die die wichtigsten Baunormen für die Vereinigten Staaten von Amerika und Kanada festlegt
Vorteile der Serie auf einen Blick: -kompakte Bauform, ideal für kleine Schaltschränke und größere Schaltschränke zur Kühlung von Hot-Spots -insbesondere geeignet für die Lebensmittelindustrie und Outdoor-Anwendungen -hohe Schutzart IP 56, wartungsfrei -NEMA 3R/4 Gerät mit gepulverter Stahlhaube -NEMA 4/4X Gerät mit Edelstahlhaube -UL zertifizierte NEMA Typ 3R/4 und 4/4X Dichtung zum Gehäuse -Verflüssiger mit 3 mm Lamellenabstand, hocheffektiver Schutz gegen stark belastete und aggressive Umgebungsluft
Technische Daten
- Nennspannung V ±10 %
- AC 230 1~
- Nennfrequenz Hz ±1 %
- 50 Hz | 60 Hz
- Kälteleistung W
- 730 W
- Kälteleistung nach EN 14511 (A35/A50) W
- 450 W
- Kälteleistungzahl (EER)
- 1,1
- Controller
- Standard Controller
- Art der Sicherung | Absicherung
- CC | 4,5 A
- Anschlussart
- 90 Grad Bogen
- Regelbereich (einstellbar) °C
- +10 °C ... +40 °C
- Kältemittel (Typ | Menge)
- R134a | 400 g
- Kondensatabscheidung
- Kondensatablauf
- IP Schutzart
- IP 56
- NEMA Schutzart
- 3R/4
- Schutzart nach EN 60529 gegenüber Umgebung
- IP 34
- Bauweise Gehäuse
- elektrostatisch pulverbeschichtet
- Bauweise Haube
- Verzinktes Stahlblech
- Farbe
- RAL 7035
- Montageposition
- Seitenanbau
- Abmessungen (H | B | T) mm
- 512 mm | 254 mm | 274 mm
- ETIM-Class
- EC000855
- Nennspannung V ±10 %
- AC 230 1~
- Nennfrequenz Hz ±1 %
- 50 Hz | 60 Hz
- Kälteleistung nach EN 14511 (A35/A35)
- 2,500 BTU/h
- Kälteleistung nach EN 14511 (A35/A50)
- 1,560 BTU/h
- Kälteleistungzahl (EER)
- 1.1
- Controller
- Standard Controller
- Art der Sicherung | Absicherung
- CC | 4,5 A
- Anschlussart
- 90 Grad Bogen
- Gewicht (ohne Verpackung)
- 66 lbs
- Umgebungstemperaturbereich
- +32 °F ... +131 °F
- Regelbereich (einstellbar)
- +50 °F ... +104 °F
- Kältemittel (Typ | Menge)
- R134a | 14.1 oz.
- Kondensatabscheidung
- Kondensatablauf
- IP Schutzart
- IP 56
- NEMA Schutzart
- 3R/4
- Schutzart nach EN 60529 gegenüber Umgebung
- IP 34
- Bauweise Gehäuse
- elektrostatisch pulverbeschichtet
- Bauweise Haube
- Verzinktes Stahlblech
- Farbe
- RAL 7035
- Montageposition
- Seitenanbau
- Abmessungen (H | B | T)
- 20.15 in. | 10 in. | 10.8 in.
- ETIM-Class
- EC000855
Technical Data
Abbildungen
- A
- 152,4 mm
- B
- 230,3 mm
- C
- 209,6 mm
- D
- 26,1 mm
- E
- 203,2 mm
- F
- 225,6 mm
- G
- 238,1 mm
- H
- 14,3 mm
- I
- 76,1 mm
- X
- 255,3 mm
- Y
- 515,2 mm
- Z
- 274 mm
- A
- 6 in
- B
- 9,07 in
- C
- 8,25 in
- D
- 1,03 in
- E
- 8 in
- F
- 8,88 in
- G
- 9,37 in
- H
- 0,56 in
- I
- 3 in
- X
- 10,05 in
- Y
- 20,28 in
- Z
- 10,79 in
Dimensions
Befestigungsbohrungen Ø 8mm
Diagramme
Zubehör
Empfohlenes Zubehör für DTS 3061 Anbau-Kühlgerät
