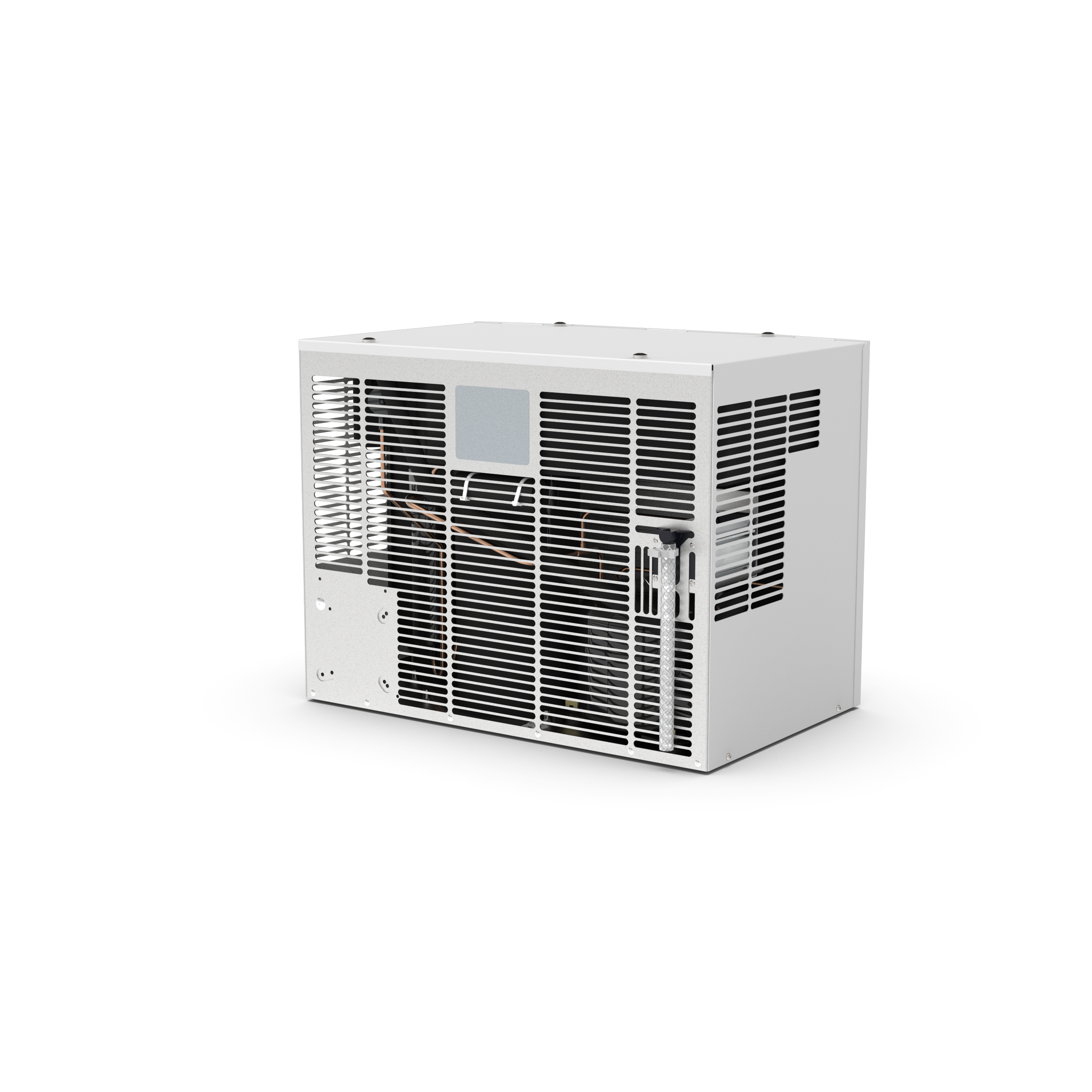

DTT 6201 230V Dachaufbau-Kühlgerät
AC 230 1~, 1.000 W, Standard Controller
Das Konzept des Dachaufbaus spart Stellflächen ein, hält Fluchtwege frei und schützt vor mechanischen Beschädigungen im laufenden Produktionsbetrieb. Die DTT-Dachaufbau Kühlgeräte besitzen ein einzigartiges, patentiertes Kondensatmanagement. Die innovative Anordnung der Kühlkreisläufe stellt die Funktionsweise herkömmlicher Dachkühlgeräte sprichwörtlich auf den Kopf und verhindert zuverlässig das Eindringen von Kondensat in den Schaltschrank. Passt auf die Schaltschränke jedes Herstellers und ist in 3 Baugrößen und 6 Leistungsstufen lieferbar. eine bedarfsabhängige Innenlüfter Abschaltung. Robuste Stahlblechhaube (kein Plastik) für Industrieumgebungen, in diversen Farben lackierbar. Service- und Wartungsfreundlichkeit durch leichte und werkzeuglose Montage und die nach vorne abnehmbare Haube, die einen schnellen Zugang auf die Komponenten erlaubt.
Technische Daten
- Nennspannung V ±10 %
- AC 230 1~
- Nennfrequenz Hz ±1 %
- 50 Hz | 60 Hz
- Kälteleistung W
- 1.000 W | 1.100 W
- Kälteleistung nach EN 14511 (A35/A50) W
- 600 W | 640 W
- Leistungsaufnahme (A35/A35) W
- 663 W | 805 W
- Einschaltstrom (A35/A35) A
- 14,8 A | 17,4 A
- Kälteleistungzahl (EER)
- 1,51 | 1,37
- Luftvolumenstrom intern freiblasend m³/h
- 570 m3/h
- Luftvolumenstrom extern freiblasend m³/h
- 1.820 m3/h
- Controller
- Standard Controller
- Art der Sicherung | Absicherung
- gG | 10 A
- Anschlussart
- Federzugklemme an beigefügtem Stecker
- Geräuschpegel nach EN ISO 3741 (50 Hz | 60 Hz) dB(A)
- 62 dB(A) | <62 dB(A)
- Geräuschpegel nach EN ISO 3741 (50Hz | 60Hz) dB(A)
- 62 dB(A) | <62 dB(A)
- Umgebungstemp. °C
- +15 °C ... +55 °C
- Regelbereich (einstellbar) °C
- +25 °C ... +50 °C
- Kältemittel (Typ | Menge)
- R134a | 400 g
- Kondensatabscheidung
- integrierte Kondensatverdunstung mit Sicherheitsüberlauf
- IP Schutzart
- IP 54
- NEMA Schutzart
- TYPE12
- Schutzart nach EN 60529 gegenüber Umgebung
- IP 34
- Bauweise Gehäuse
- Stahlblech verzinkt
- Bauweise Haube
- verzinkt, elektrostatisch pulverbeschichtet (200C)
- Farbe
- RAL 7035
- Montageposition
- Dachaufbau
- Abmessungen (H | B | T) mm
- 451 mm | 588 mm | 393 mm
- UL-File Nummern
- SA10300
- ETIM-Class
- EC000855
- Nennspannung V ±10 %
- AC 230 1~
- Nennfrequenz Hz ±1 %
- 50 Hz | 60 Hz
- Kälteleistung nach EN 14511 (A35/A35)
- 3,412 BTU/h | 3,753 BTU/h
- Kälteleistung nach EN 14511 (A35/A50)
- 2,047 BTU/h | 2,184 BTU/h
- Leistungsaufnahme (A35/A35)
- 663 W | 805 W
- Einschaltstrom (A35/A35)
- 14.8 A | 17.4 A
- Kälteleistungzahl (EER)
- 1.51 | 1.37
- Luftvolumenstrom intern freiblasend
- 335 cfm
- Luftvolumenstrom extern freiblasend
- 1,071 cfm
- Controller
- Standard Controller
- Art der Sicherung | Absicherung
- gG | 10 A
- Anschlussart
- Federzugklemme an beigefügtem Stecker
- Geräuschpegel nach EN ISO 3741 (50 Hz | 60 Hz) dB(A)
- 62 dB(A) | <62 dB(A)
- Geräuschpegel nach EN ISO 3741 (50Hz | 60Hz) dB(A)
- 62 dB(A) | <62 dB(A)
- Gewicht (ohne Verpackung)
- 77.18 lbs
- Umgebungstemperaturbereich
- +59 °F ... +131 °F
- Regelbereich (einstellbar)
- +77 °F ... +122 °F
- Kältemittel (Typ | Menge)
- R134a | 11,339.81 oz.
- Kondensatabscheidung
- integrierte Kondensatverdunstung mit Sicherheitsüberlauf
- IP Schutzart
- IP 54
- NEMA Schutzart
- TYPE12
- Schutzart nach EN 60529 gegenüber Umgebung
- IP 34
- Bauweise Gehäuse
- Stahlblech verzinkt
- Bauweise Haube
- verzinkt, elektrostatisch pulverbeschichtet (200C)
- Farbe
- RAL 7035
- Montageposition
- Dachaufbau
- Abmessungen (H | B | T)
- 17.76 in. | 23.15 in. | 15.47 in.
- UL-File Nummern
- SA10300
- ETIM-Class
- EC000855

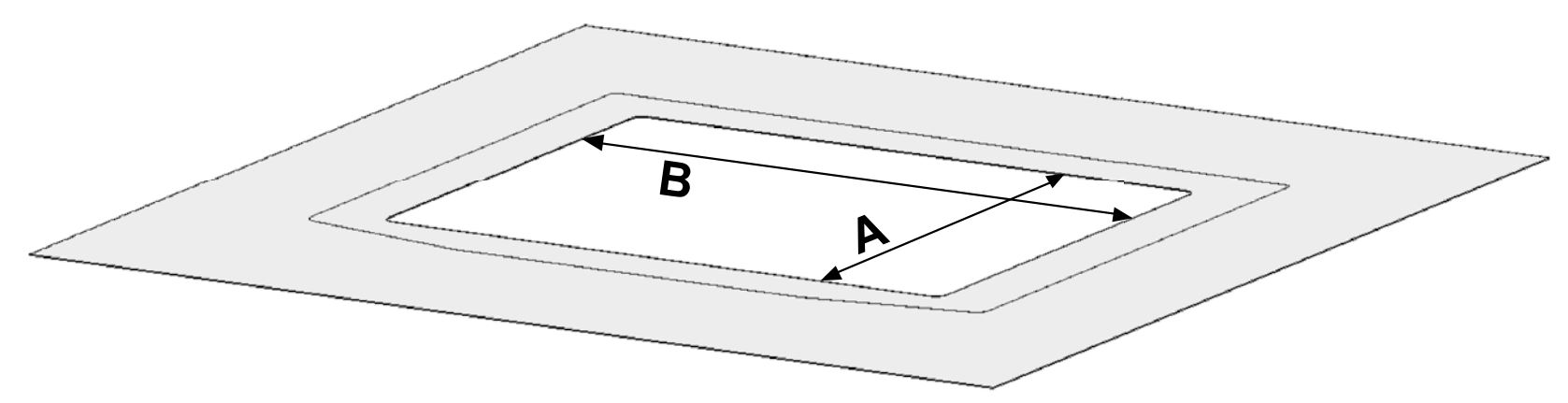

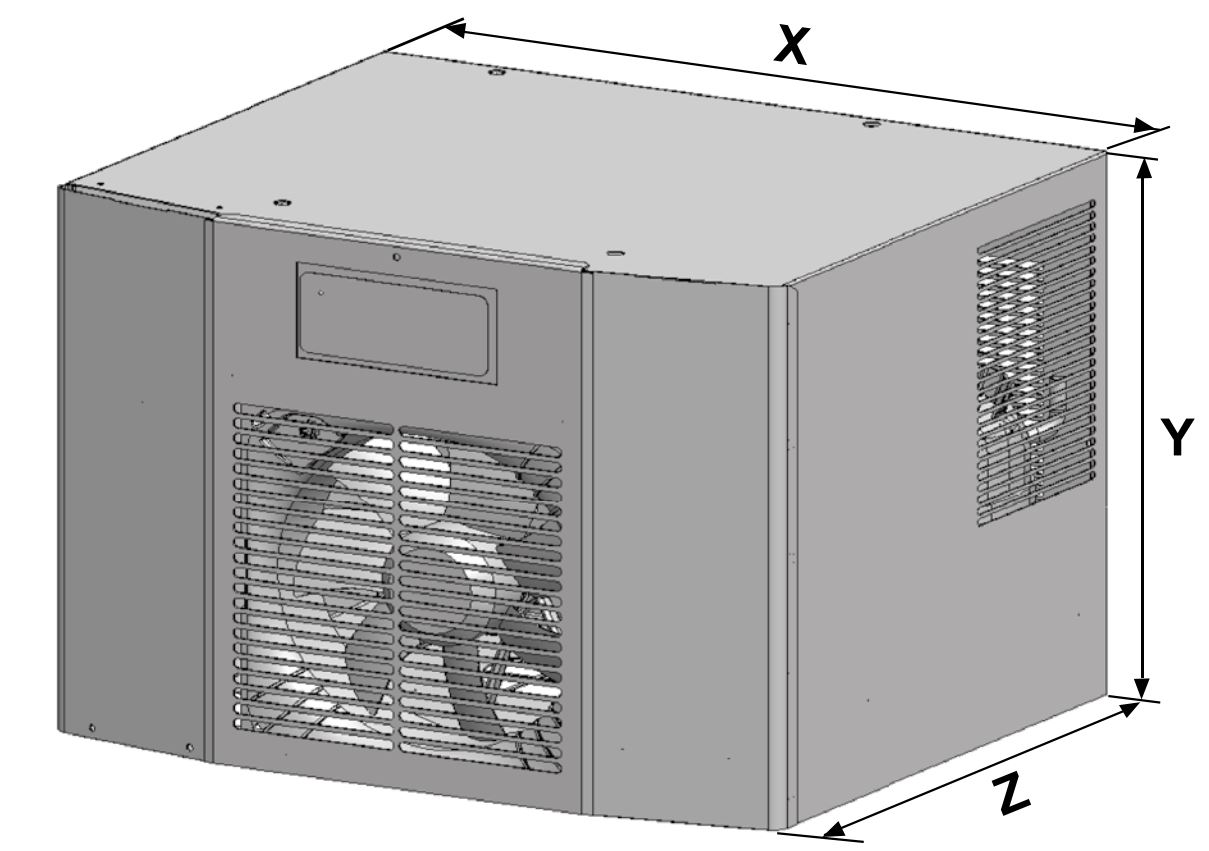

Abbildungen
- A
- 260 mm
- B
- 492 mm
- X
- 588 mm
- Y
- 451 mm
- Z
- 393 mm
- A
- 10,24 in
- B
- 19,37 in
- X
- 23,15 in
- Y
- 17,76 in
- Z
- 15,47 in
Abbildungen
- A
- 260 mm
- B
- 492 mm
- X
- 588 mm
- Y
- 451 mm
- Z
- 393 mm
- A
- 10,24 in
- B
- 19,37 in
- X
- 23,15 in
- Y
- 17,76 in
- Z
- 15,47 in

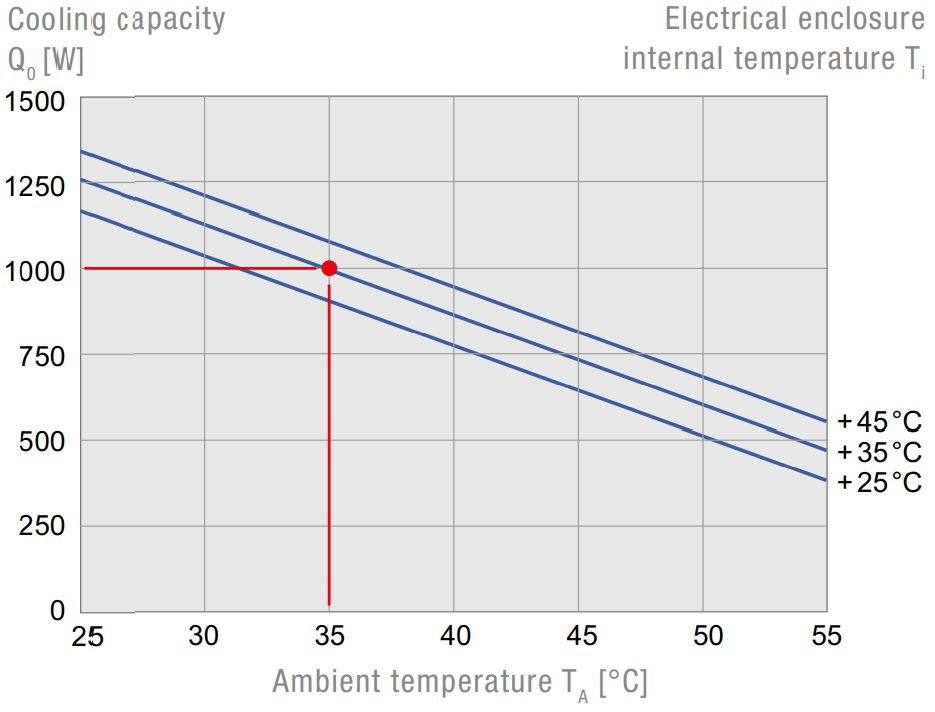

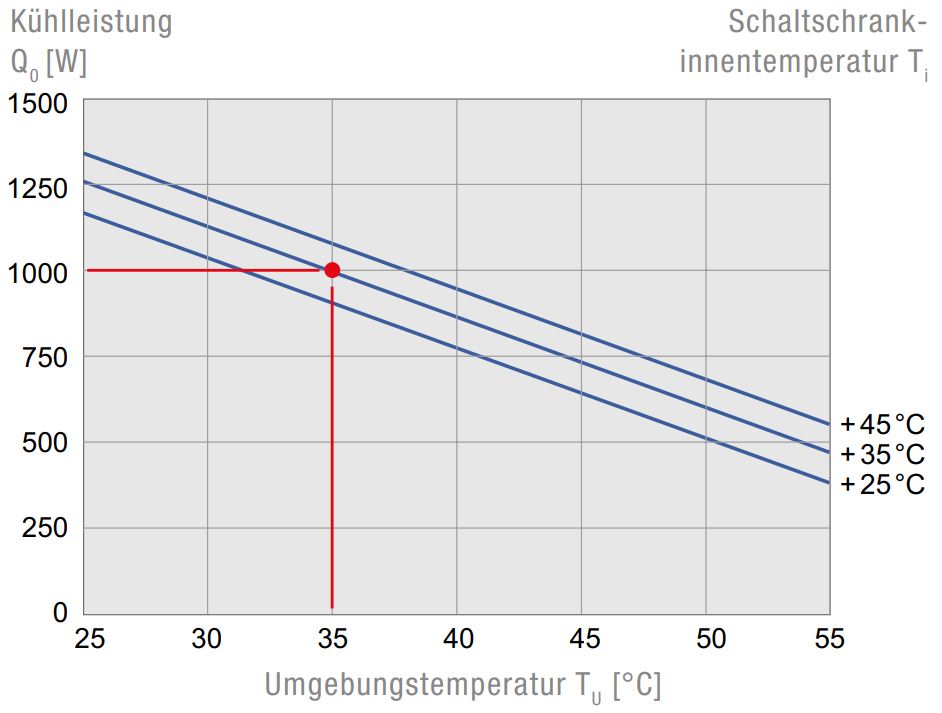

Diagramme
Diagramme

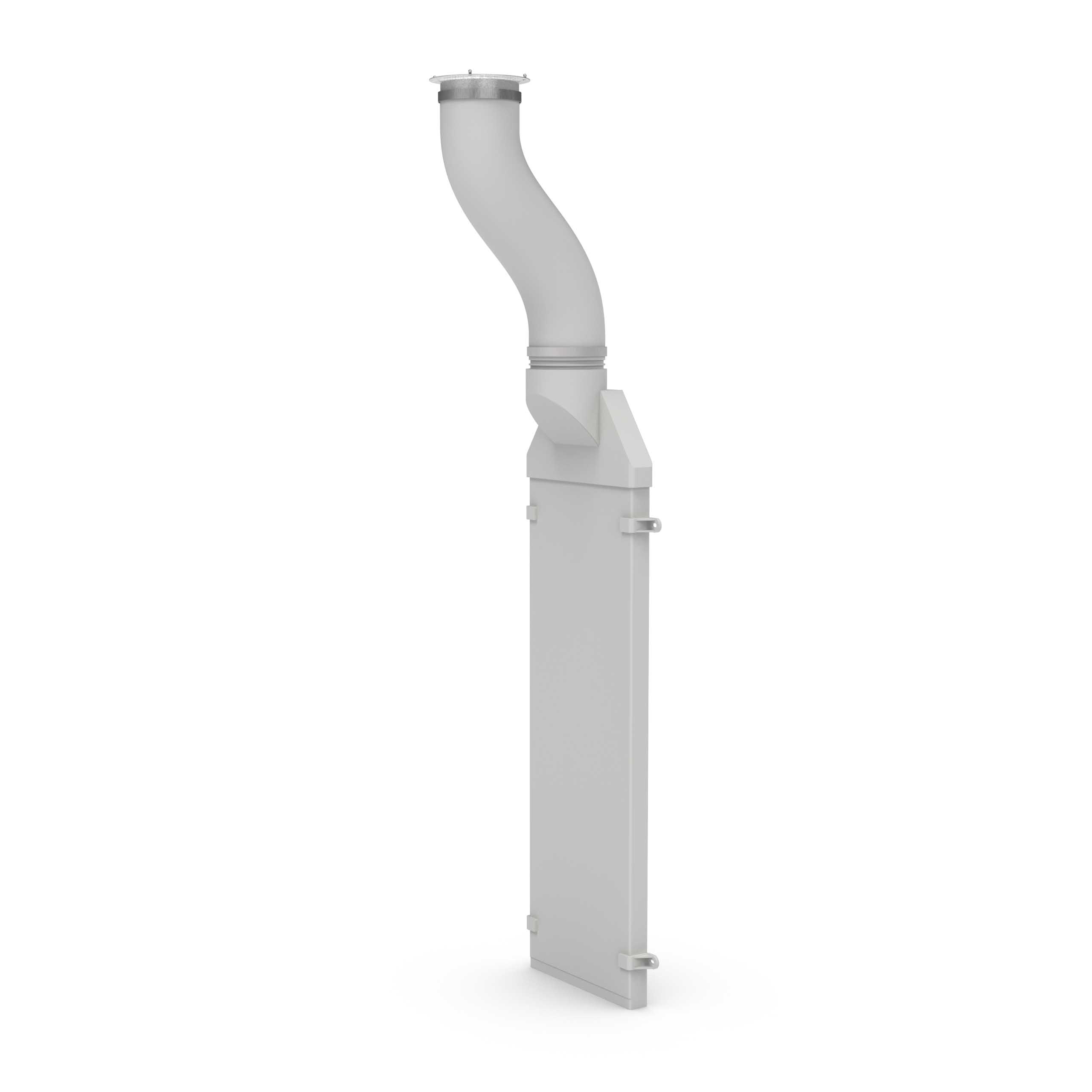

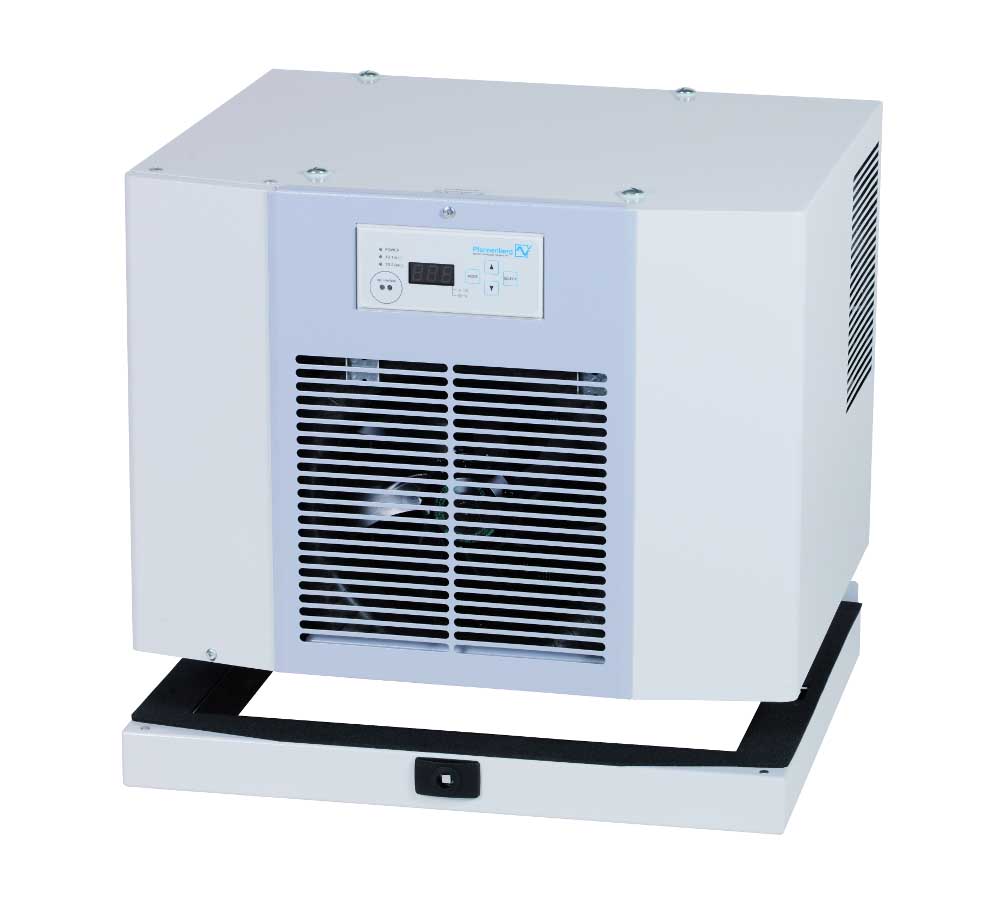

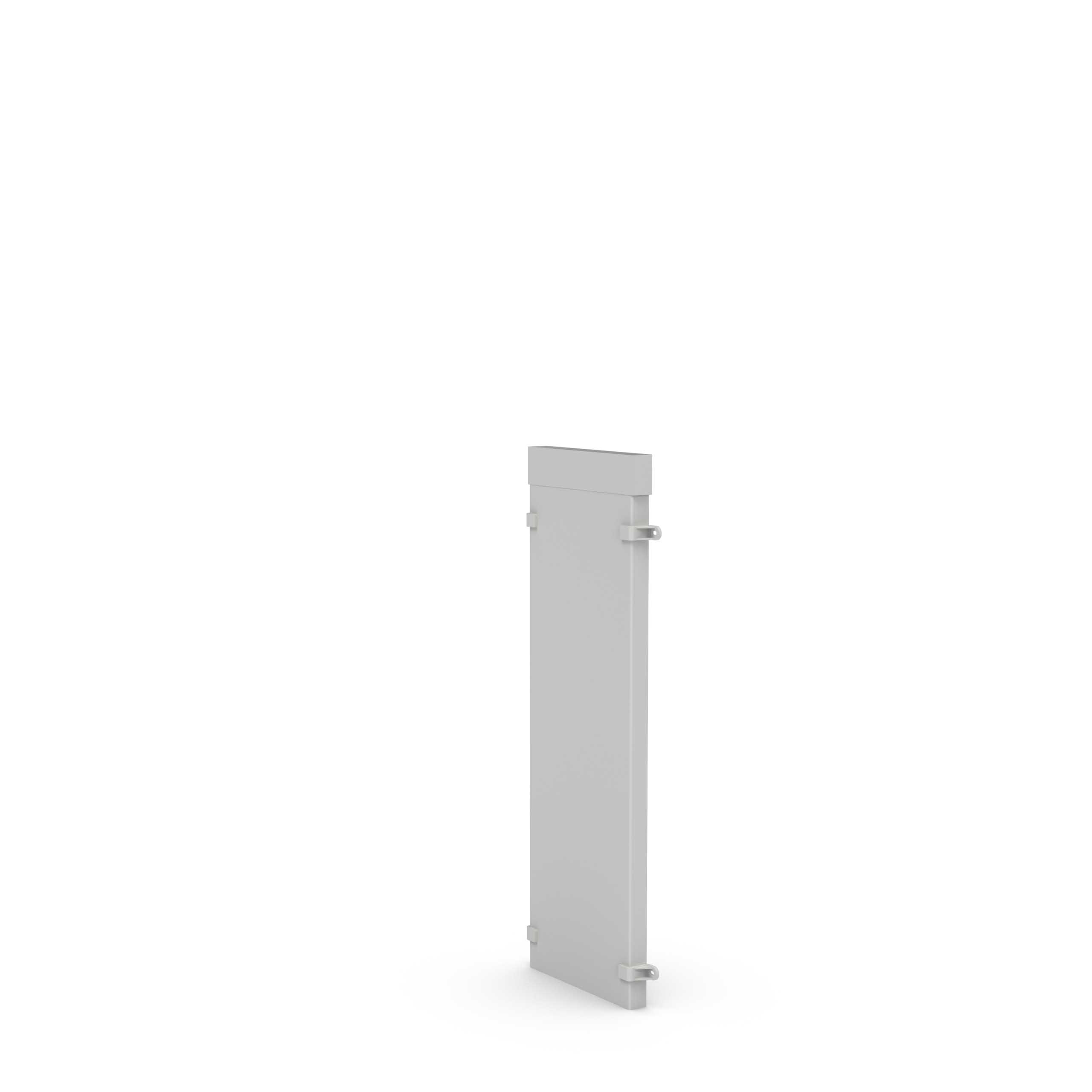

Zubehör

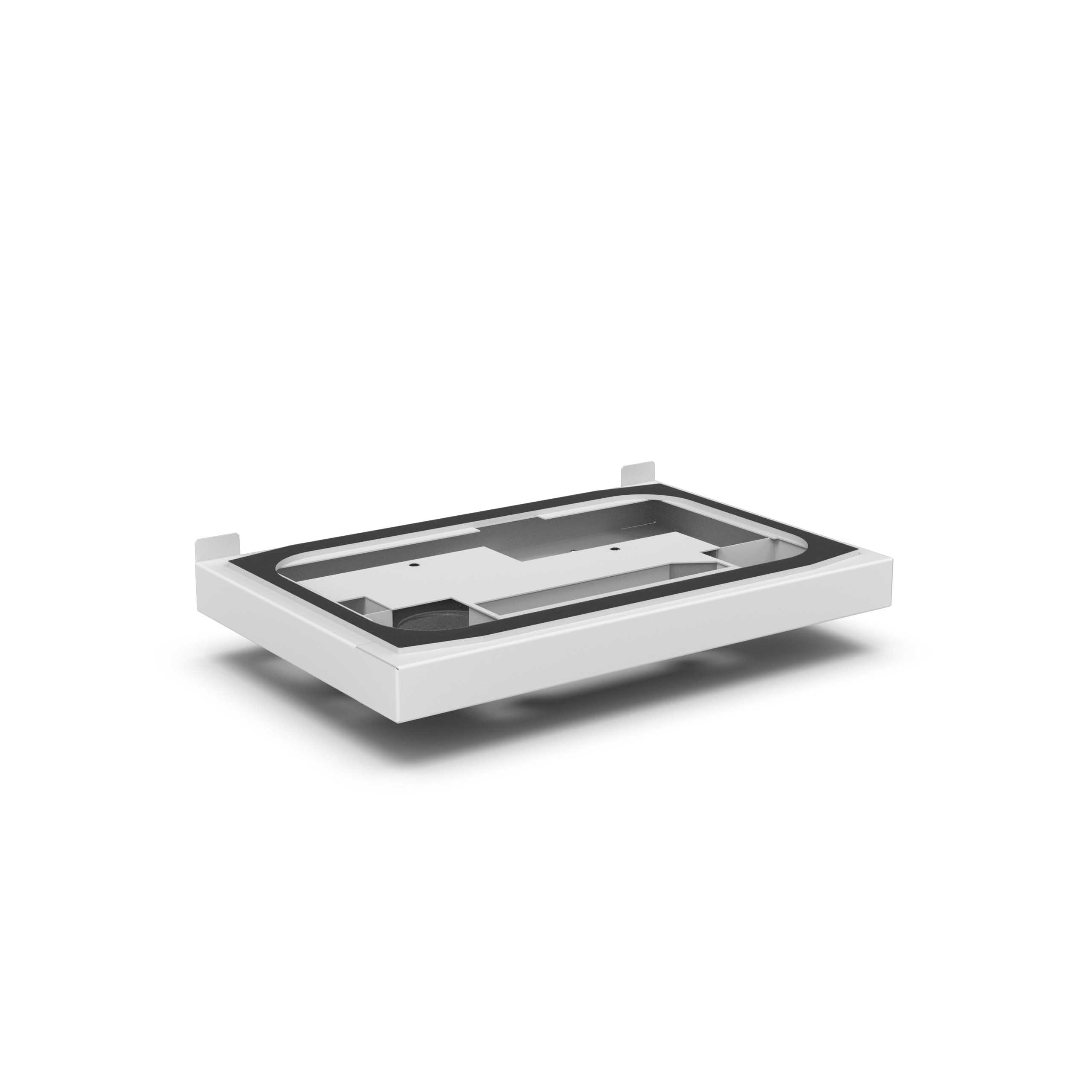

Empfohlenes Zubehör für DTT 6201 Dachaufbau-Kühlgerät
Zubehör
Empfohlenes Zubehör für DTT 6201 Dachaufbau-Kühlgerät
