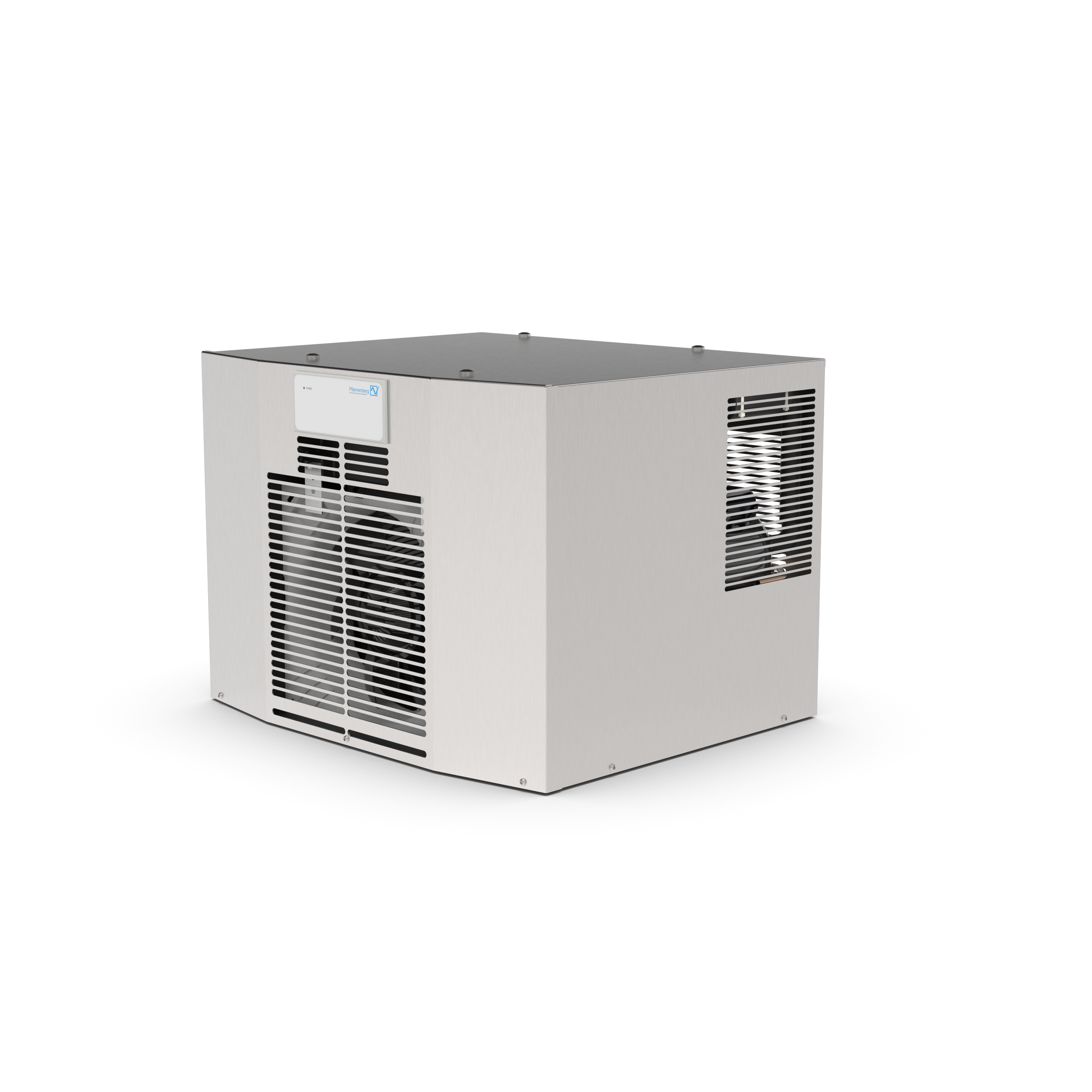

DTT 6301 400V Dachaufbau-Kühlgerät
AC 400 / 460 V 2~, 1.500 W, Standard Controller
Das Konzept des Dachaufbaus spart Stellflächen ein, hält Fluchtwege frei und schützt vor mechanischen Beschädigungen im laufenden Produktionsbetrieb. Die DTT-Dachaufbau Kühlgeräte besitzen ein einzigartiges, patentiertes Kondensatmanagement. Die innovative Anordnung der Kühlkreisläufe stellt die Funktionsweise herkömmlicher Dachkühlgeräte sprichwörtlich auf den Kopf und verhindert zuverlässig das Eindringen von Kondensat in den Schaltschrank. Passt auf die Schaltschränke jedes Herstellers und ist in 3 Baugrößen und 6 Leistungsstufen lieferbar. eine bedarfsabhängige Innenlüfter Abschaltung. Robuste Stahlblechhaube (kein Plastik) für Industrieumgebungen, in diversen Farben lackierbar. Service- und Wartungsfreundlichkeit durch leichte und werkzeuglose Montage und die nach vorne abnehmbare Haube, die einen schnellen Zugang auf die Komponenten erlaubt.
Technische Daten
- Nennspannung V ±10 %
- AC 400 / 460 V 2~
- Nennfrequenz Hz ±1 %
- 50 Hz | 60 Hz
- Kälteleistung W
- 1.500 W | 1.620 W
- Kälteleistung nach EN 14511 (A35/A50) W
- 1.000 W | 1.160 W
- Leistungsaufnahme (A35/A35) W
- 962 W | 1.150 W
- Einschaltstrom (A35/A35) A
- 9,8 A | 11,6 A
- Luftvolumenstrom intern freiblasend m³/h
- 885 m3/h
- Luftvolumenstrom extern freiblasend m³/h
- 1.820 m3/h
- Controller
- Standard Controller
- Anschlussart
- Federzugklemme an beigefügtem Stecker
- Geräuschpegel nach EN ISO 3741 (50 Hz | 60 Hz) dB(A)
- 62 dB(A) | <62 dB(A)
- Geräuschpegel nach EN ISO 3741 (50Hz | 60Hz) dB(A)
- 62 dB(A) | <62 dB(A)
- Umgebungstemp. °C
- +15 °C ... +55 °C
- Regelbereich (einstellbar) °C
- +25 °C ... +50 °C
- Kältemittel (Typ | Menge)
- R134a | 725 g
- Kondensatabscheidung
- integrierte Kondensatverdunstung mit Sicherheitsüberlauf
- IP Schutzart
- IP 54
- NEMA Schutzart
- TYPE12
- Schutzart nach EN 60529 gegenüber Umgebung
- IP 34
- Bauweise Gehäuse
- Stahlblech verzinkt
- Bauweise Haube
- Edelstahl
- Farbe
- VAH
- Montageposition
- Dachaufbau
- Abmessungen (H | B | T) mm
- 435 mm | 595 mm | 495 mm
- UL-File Nummern
- SA10300
- ETIM-Class
- EC000855
- Nennspannung V ±10 %
- AC 400 / 460 V 2~
- Nennfrequenz Hz ±1 %
- 50 Hz | 60 Hz
- Leistungsaufnahme (A35/A35)
- 962 W | 1,150 W
- Einschaltstrom (A35/A35)
- 9.8 A | 11.6 A
- Luftvolumenstrom intern freiblasend
- 521 cfm
- Luftvolumenstrom extern freiblasend
- 1,071 cfm
- Controller
- Standard Controller
- Anschlussart
- Federzugklemme an beigefügtem Stecker
- Geräuschpegel nach EN ISO 3741 (50 Hz | 60 Hz) dB(A)
- 62 dB(A) | <62 dB(A)
- Geräuschpegel nach EN ISO 3741 (50Hz | 60Hz) dB(A)
- 62 dB(A) | <62 dB(A)
- Gewicht (ohne Verpackung)
- 112.46 lbs
- Umgebungstemperaturbereich
- +59 °F ... +131 °F
- Regelbereich (einstellbar)
- +77 °F ... +122 °F
- Kondensatabscheidung
- integrierte Kondensatverdunstung mit Sicherheitsüberlauf
- IP Schutzart
- IP 54
- NEMA Schutzart
- TYPE12
- Schutzart nach EN 60529 gegenüber Umgebung
- IP 34
- Bauweise Gehäuse
- Stahlblech verzinkt
- Bauweise Haube
- Edelstahl
- Farbe
- VAH
- Montageposition
- Dachaufbau
- Abmessungen (H | B | T)
- 17.13 in. | 23.43 in. | 19.49 in.
- UL-File Nummern
- SA10300
- ETIM-Class
- EC000855
Abbildungen
- A
- 390 mm
- B
- 490 mm
- X
- 595 mm
- Y
- 435 mm
- Z
- 495 mm
- A
- 15,35 in
- B
- 19,29 in
- X
- 23,43 in
- Y
- 17,13 in
- Z
- 19,49 in
Abbildungen
- A
- 390 mm
- B
- 490 mm
- X
- 595 mm
- Y
- 435 mm
- Z
- 495 mm
- A
- 15,35 in
- B
- 19,29 in
- X
- 23,43 in
- Y
- 17,13 in
- Z
- 19,49 in
Diagramme
Diagramme
Zubehör
Empfohlenes Zubehör für DTT 6301 Dachaufbau-Kühlgerät
Zubehör
Empfohlenes Zubehör für DTT 6301 Dachaufbau-Kühlgerät
