PFA 30000 IP54 Austrittsfilter
177 mm x 177 mm, RAL 7035
Produktnummer:
11730001055
Die Pfannenberg Filterlüfter der 4. Generation entfalten ihr volles Potential, wenn sie in Verbindung mit den passenden Austrittsfiltern eingesetzt werden.
Der Lamellendeckel dieses Produktes hat die Farbe RAL7035 (hellgrau).
Vorteile der Serie auf einen Blick:
- Gleiches Design wie die Filterlüfter der PF-Serie
- Standardmäßig in RAL 7035 Grau und RAL 9011 Schwarz verfügbar
- IP-54-Schutz, geschlossener Rahmen verhindert das Eindringen ungefilterter Luft
- Patentierter werkzeugloser 4-Ecken-Schnappmechanismus ermöglicht den Einbau in Sekunden und gewährleistet sicheren Halt.
- Aufgeschäumte Dichtung vereinfacht die Montage

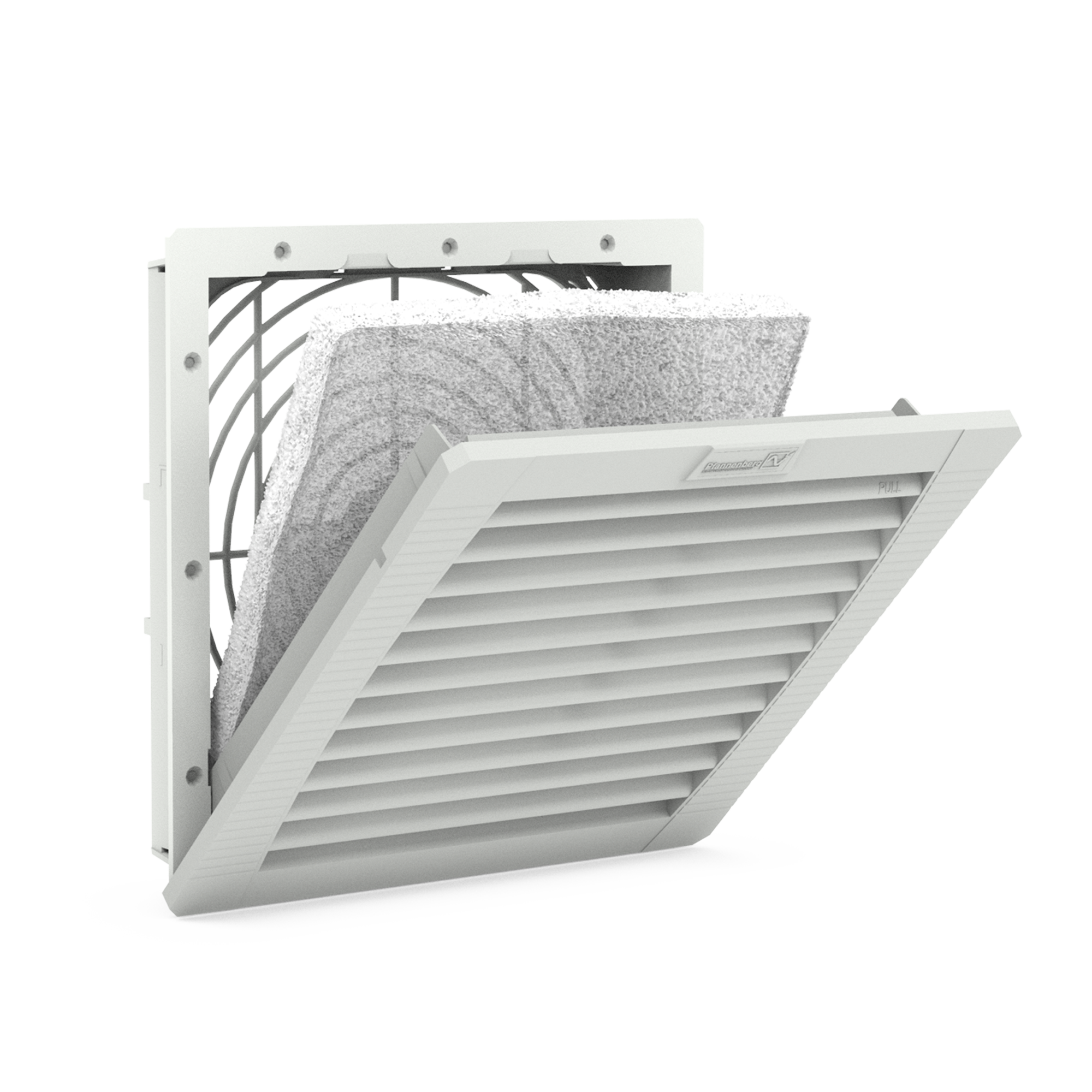

- Einfacher Filtermattenwechsel in Sekunden durch optimierten Frontdeckel
- Flache Bauform und neutrales Design ermöglicht die perfekte Maschinenintegration
- Die Filterlüfter können in den meisten Applikationen nachgerüstet werden weil die Montageausschnitte kompatibel sind
- Zulassungen: cURus, EAC, CAS
TECHNISCHE DATEN
Technische Daten
- IP Schutzart
- IP54
- NEMA Schutzart
- TYPE12
- Filtertyp
- Standard Filter
- Abscheidegrad
- 88 %
- Güteklasse der Filtermatte nach EN 779
- G4
- Umgebungstemp. °C
- -40 °C ... +55 °C
- Gehäusematerial
- aus thermoplastischem Kunststoff gespritzt, selbstverlöschend UL 94 VO
- EMV-Version
- no
- Erhöhte UV-Stabilität des Deckels
- no
- Farbe
- RAL 7035
- Ausschnitt (H | B) mm
- 177 mm | 177 mm
- Abmessungen (H | B | T) mm
- 202 mm | 202 mm | 40 mm
- Tiefe mm
- 40 mm
- Höhe mm
- 202 mm
- Breite mm
- 202 mm
- Einbautiefe mm
- 34 mm
- Gewicht (ohne Verpackung) kg
- 0,26 kg
- UL Zertifikat Nr.
- E489500
- ETIM-Class
- EC002513
- NEMA Schutzart
- TYPE12
- Filtertyp
- Standard Filter
- Abscheidegrad
- 88 %
- Güteklasse der Filtermatte nach EN 779
- G4
- Umgebungstemperaturbereich
- -40 °F ... +131 °F
- Gehäusematerial
- aus thermoplastischem Kunststoff gespritzt, selbstverlöschend UL 94 VO
- EMV-Version
- no
- Erhöhte UV-Stabilität des Deckels
- no
- Farbe
- RAL 7035
- Ausschnittsabmessungen (H | B)
- 6.97 in. | 6.97 in.
- Abmessungen (H | B | T)
- 7.95 in. | 7.95 in. | 1.57 in.
- Tiefe
- 1.57 in.
- Höhe
- 7.95 in.
- Breite
- 7.95 in.
- Einbautiefe
- 1.34 in.
- Gewicht (ohne Verpackung)
- 0.57 lbs
- UL Zertifikat Nr.
- E489500
- ETIM-Class
- EC002513
Technical Data
ABBILDUNGEN
Abbildungen
- A
- 177 mm
- B
- 177 mm
- X
- 202 mm
- Y
- 202 mm
- Z1
- 6 mm
- Z2
- 34 mm
- A
- 6,97 in
- B
- 6,97 in
- X
- 7,95 in
- Y
- 7,95 in
- Z1
- 0,24 in
- Z2
- 1,34 in
Dimensions
A und B: für Materialdicke bis 2 mm und +1 mm für Materialdicke zwischen 2 und 3 mm.
