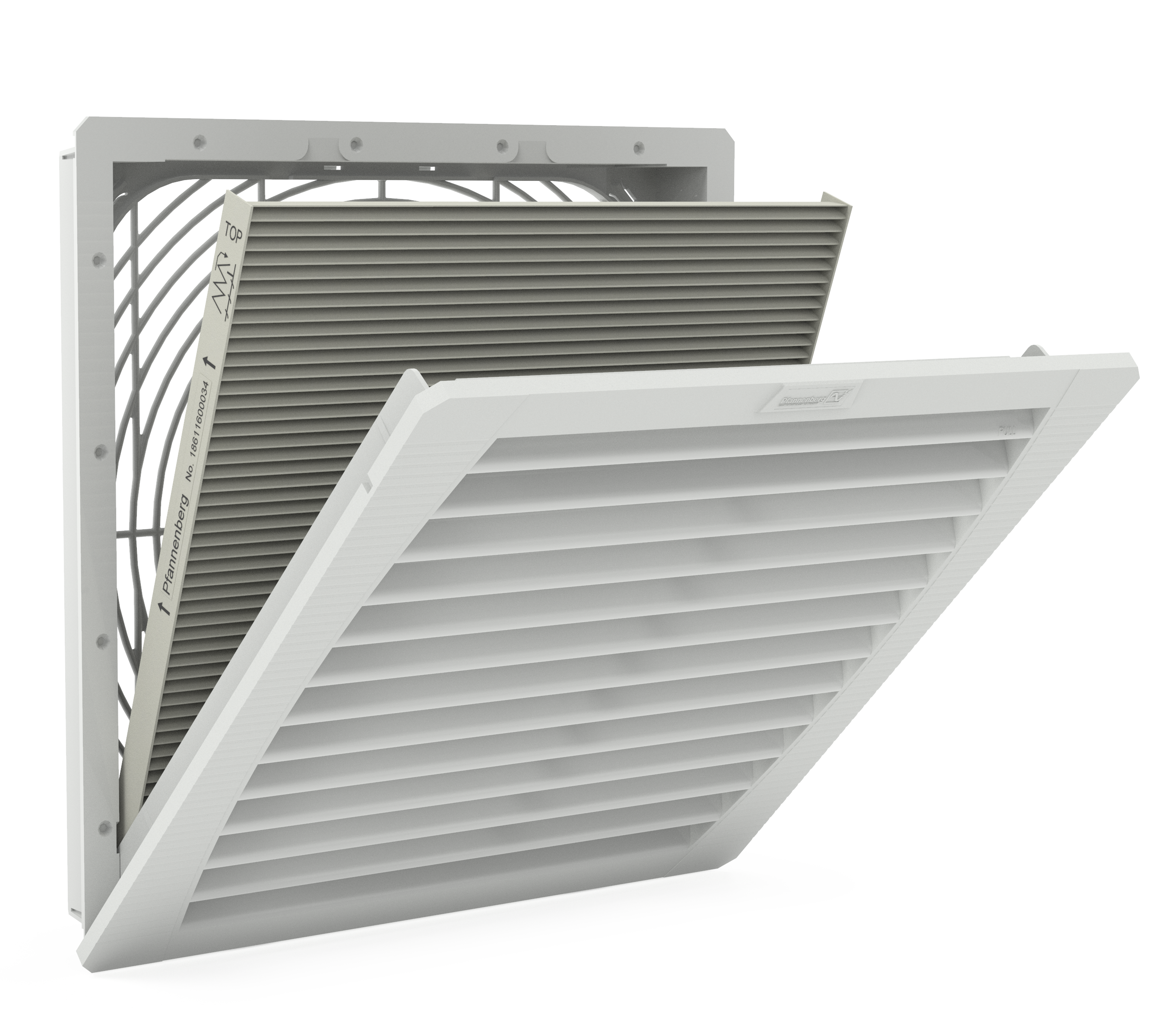

PFA 60000 IP55 Austrittsfilter
292 mm x 292 mm, RAL 7035
Produktnummer:
11760003055
Die Pfannenberg Filterlüfter der 4. Generation entfalten ihr volles Potential, wenn sie in Verbindung mit den passenden Austrittsfiltern eingesetzt werden.
Vorteile der Serie auf einen Blick:
- Gleiches Design wie die Filterlüfter der PF-Serie
- Standardmäßig in RAL 7035 Grau und RAL 9011 Schwarz verfügbar
- IP-55-Schutz durch innovativer Filtermattentechnologie optimal für den Outdoor-Einsatz
- 3fach längere Standzeit gegenüber IP54 Filter
- Die Filterlüfter besitzen eine erhöhte Beständigkeit gegen UV-Strahlen
- Patentierter werkzeugloser 4-Ecken-Schnappmechanismus ermöglicht den Einbau in Sekunden und gewährleistet sicheren Halt.
- Aufgeschäumte Dichtung vereinfacht die Montage
- Einfacher Filtermattenwechsel in Sekunden durch optimierten Frontdeckel
- Flache Bauform und neutrales Design ermöglicht die perfekte Maschinenintegration
- Die Filterlüfter können in den meisten Applikationen nachgerüstet werden weil die Montageausschnitte kompatibel sind
- Zulassungen: cURus, EAC, CAS
TECHNISCHE DATEN
Technische Daten
- IP Schutzart
- IP55
- NEMA Schutzart
- TYPE12
- Filtertyp
- Faltenfilter
- Abscheidegrad
- 91 %
- Güteklasse der Filtermatte nach EN 779
- G4
- Umgebungstemp. °C
- -40 °C ... +55 °C
- Gehäusematerial
- aus thermoplastischem Kunststoff gespritzt, selbstverlöschend UL 94 VO, UV-beständig
- EMV-Version
- no
- Erhöhte UV-Stabilität des Deckels
- yes
- Farbe
- RAL 7035
- Ausschnitt (H | B) mm
- 292 mm | 292 mm
- Abmessungen (H | B | T) mm
- 320 mm | 320 mm | 46 mm
- Tiefe mm
- 46 mm
- Höhe mm
- 320 mm
- Breite mm
- 320 mm
- Einbautiefe mm
- 39 mm
- Gewicht (ohne Verpackung) kg
- 0,7 kg
- UL Zertifikat Nr.
- E489500
- ETIM-Class
- EC002513
- NEMA Schutzart
- TYPE12
- Filtertyp
- Faltenfilter
- Abscheidegrad
- 91 %
- Güteklasse der Filtermatte nach EN 779
- G4
- Umgebungstemperaturbereich
- -40 °F ... +131 °F
- Gehäusematerial
- aus thermoplastischem Kunststoff gespritzt, selbstverlöschend UL 94 VO, UV-beständig
- EMV-Version
- no
- Erhöhte UV-Stabilität des Deckels
- yes
- Farbe
- RAL 7035
- Ausschnittsabmessungen (H | B)
- 11.5 in. | 11.5 in.
- Abmessungen (H | B | T)
- 12.6 in. | 12.6 in. | 1.81 in.
- Tiefe
- 1.81 in.
- Höhe
- 12.6 in.
- Breite
- 12.6 in.
- Einbautiefe
- 1.54 in.
- Gewicht (ohne Verpackung)
- 1.54 lbs
- UL Zertifikat Nr.
- E489500
- ETIM-Class
- EC002513
Technical Data
ABBILDUNGEN
Abbildungen
- A
- 292 mm
- B
- 292 mm
- X
- 320 mm
- Y
- 320 mm
- Z1
- 7 mm
- Z2
- 39 mm
- A
- 11,5 in
- B
- 11,5 in
- X
- 12,6 in
- Y
- 12,6 in
- Z1
- 0,28 in
- Z2
- 1,54 in
Dimensions
A und B: für Materialdicke bis 2 mm und +1 mm für Materialdicke zwischen 2 und 3 mm.
