PTF 1200 115V IP54 Dachfilterlüfter
AC 115, 1.000 m³/h, 229 mm x 229 mm, RAL 7035
Produktnummer:
11692152055
Filterlüfter für den Dachaufbau mit einer Luftfördermenge bis zu 1000 m3/h Schutzart IP 54 / NEMA Type 12 Kompakte Größe: dadurch ist die Kombination von zwei Geräten auf einem Standardgehäuse möglich Energieeffizienter EC-Radialventilator Vollmetallgehäuse Optimale Luftführung und gleichmäßige Temperaturverteilung (natürliche Konvektion der Luft wird unterstützt) Einfache Montage UR-Zulassung
TECHNISCHE DATEN
Technische Daten
- Nennspannung V ±10 %
- AC 115
- Nennfrequenz Hz ±1 %
- 50 Hz | 60 Hz
- Luftfördermenge m³/h
- 1.000 m³/h
- Luftfördermenge mit Austrittsfilter m³/h
- 870 m³/h
- Anzahl Lüfter
- 1
- Leistungsaufnahme W
- 170 W | 170 W
- Stromaufnahme A
- 2,4 A | 2,4 A
- Art der Sicherung | Absicherung
- gG | 6 A
- IP Schutzart
- IP54
- NEMA Schutzart
- TYPE12
- Filtertyp
- Standard Filter
- Abscheidegrad
- 81 %
- Güteklasse der Filtermatte nach EN 779
- G4
- Lagerart
- Kugellager
- Lebensdauer L10 (+ 40 °C)
- 70,000h h
- Umgebungstemp. °C
- -25 °C ... +50 °C
- Gehäusematerial
- Stahlblech, pulverbeschichtet
- EMV-Version
- no
- Farbe
- RAL 7035
- Ausschnitt (H | B) mm
- 229 mm | 229 mm
- Abmessungen (H | B | T) mm
- 155 mm | 300 mm | 300 mm
- Breite mm
- 300 mm
- Tiefe mm
- 300 mm
- Höhe mm
- 155 mm
- Gewicht (ohne Verpackung) kg
- 6,55 kg
- UL Zertifikat Nr.
- no
- ETIM-Class
- EC000320
- Nennspannung V ±10 %
- AC 115
- Nennfrequenz Hz ±1 %
- 50 Hz | 60 Hz
- Luftfördermenge freiblasend
- 589 cfm
- Luftfördermenge in Kombination mit Austrittsfilter
- 513 cfm
- Anzahl Lüfter
- 1
- Leistungsaufnahme W
- 170 W | 170 W
- Art der Sicherung | Absicherung
- gG | 6 A
- NEMA Schutzart
- TYPE12
- Filtertyp
- Standard Filter
- Abscheidegrad
- 81 %
- Güteklasse der Filtermatte nach EN 779
- G4
- Lagerart
- Kugellager
- Lebensdauer L10 (+ 40 °C)
- 70,000h h
- Umgebungstemperaturbereich
- -13 °F ... +122 °F
- Gehäusematerial
- Stahlblech, pulverbeschichtet
- EMV-Version
- no
- Farbe
- RAL 7035
- Ausschnittsabmessungen (H | B)
- 9.02 in. | 9.02 in.
- Abmessungen (H | B | T)
- 6.1 in. | 11.81 in. | 11.81 in.
- Breite
- 11.81 in.
- Tiefe
- 11.81 in.
- Höhe
- 6.1 in.
- Gewicht (ohne Verpackung)
- 15.44 lbs
- UL Zertifikat Nr.
- no
- ETIM-Class
- EC000320
Technical Data

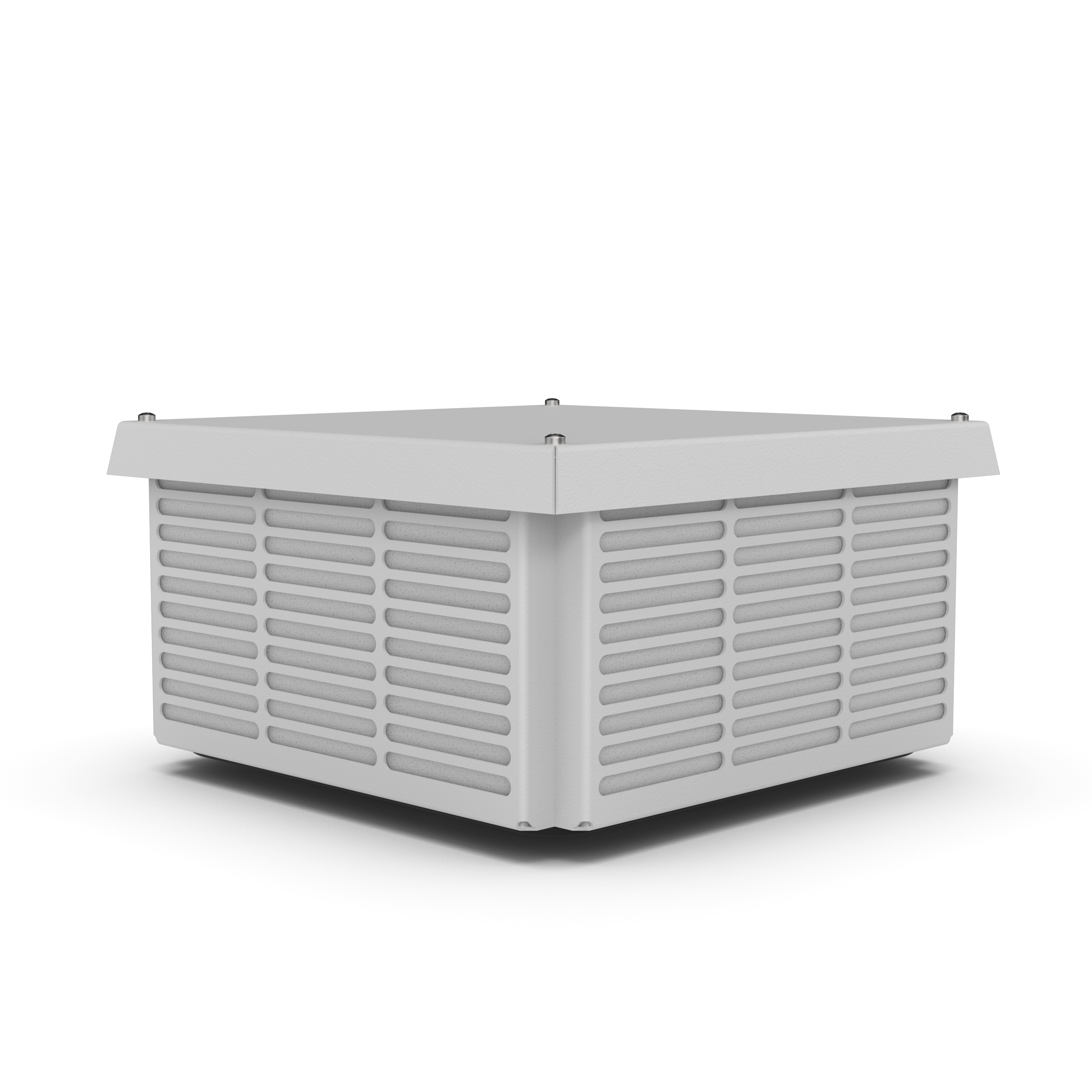

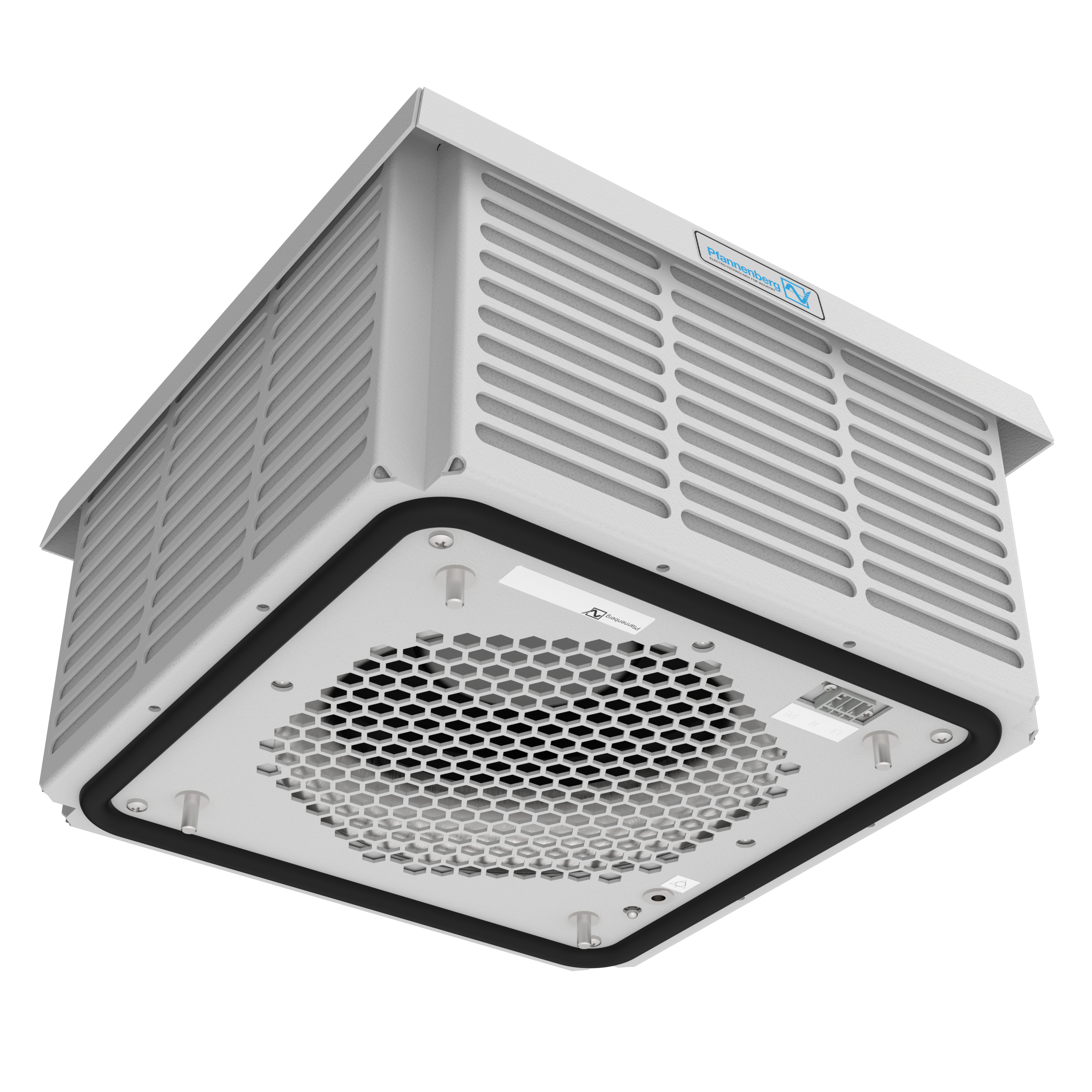

ABBILDUNGEN
![PTF 1200 115V IP54 Dachfilterlüfter]( "PTF 1200 115V IP54 Dachfilterlüfter")
![PTF 1200 115V IP54 Dachfilterlüfter]( "PTF 1200 115V IP54 Dachfilterlüfter")
![PTF 1200 115V IP54 Dachfilterlüfter]( "PTF 1200 115V IP54 Dachfilterlüfter")
![PTF 1200 115V IP54 Dachfilterlüfter]( "PTF 1200 115V IP54 Dachfilterlüfter")
![PTF 1200 115V IP54 Dachfilterlüfter]( "PTF 1200 115V IP54 Dachfilterlüfter")
![PTF 1200 115V IP54 Dachfilterlüfter]( "PTF 1200 115V IP54 Dachfilterlüfter")
![PTF 1200 115V IP54 Dachfilterlüfter]( "PTF 1200 115V IP54 Dachfilterlüfter")
![PTF 1200 115V IP54 Dachfilterlüfter]( "PTF 1200 115V IP54 Dachfilterlüfter")
Abbildungen

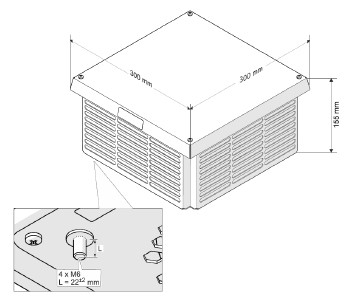

Dimensions
Abbildungen
Dimensions

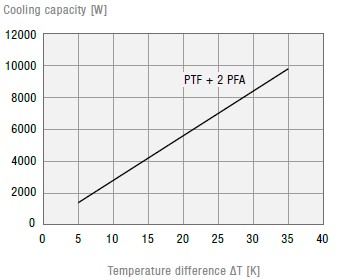

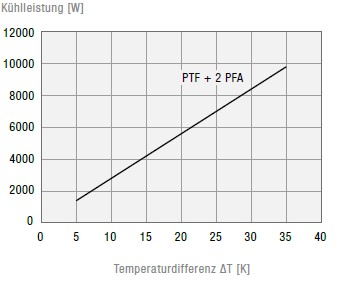

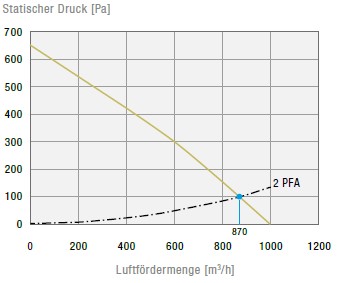

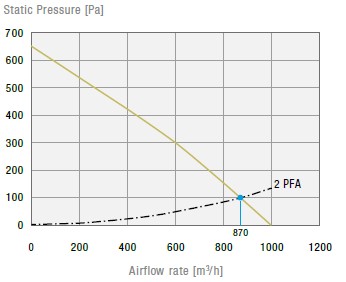

DIAGRAMME
![PTF 1200 115V IP54 Dachfilterlüfter]( "PTF 1200 115V IP54 Dachfilterlüfter")
![PTF 1200 115V IP54 Dachfilterlüfter]( "PTF 1200 115V IP54 Dachfilterlüfter")
![PTF 1200 115V IP54 Dachfilterlüfter]( "PTF 1200 115V IP54 Dachfilterlüfter")
![PTF 1200 115V IP54 Dachfilterlüfter]( "PTF 1200 115V IP54 Dachfilterlüfter")
![PTF 1200 115V IP54 Dachfilterlüfter]( "PTF 1200 115V IP54 Dachfilterlüfter")
![PTF 1200 115V IP54 Dachfilterlüfter]( "PTF 1200 115V IP54 Dachfilterlüfter")
![PTF 1200 115V IP54 Dachfilterlüfter]( "PTF 1200 115V IP54 Dachfilterlüfter")
![PTF 1200 115V IP54 Dachfilterlüfter]( "PTF 1200 115V IP54 Dachfilterlüfter")
Diagramme
Diagramme
DOWNLOADS
Downloads
| Description | Language | Type | Size | Link |
|---|---|---|---|---|
| 3D-model_STEP_PTF1200 | Deutsch | ZIP | 2.73 MB | Download |
| 3D-model_STEP_PTF1200 | Englisch | ZIP | 2.73 MB | Download |
| Flyer_EN_PTF1200 | Englisch | 328.55 KB | Download | |
| Manual_PTF_PTFA_6_4th | Englisch | 33.15 MB | Download | |
| Product_Sheet_DE_PTF1200 | Deutsch | 405.1 KB | Download | |
| Flyer_DE_PTF1200 | Deutsch | 329.48 KB | Download | |
| Product_Sheet_EN_PTF_1200 | Englisch | 404.04 KB | Download | |
| Manual_PTF_PTFA_6_4th | Deutsch | 33.15 MB | Download |
