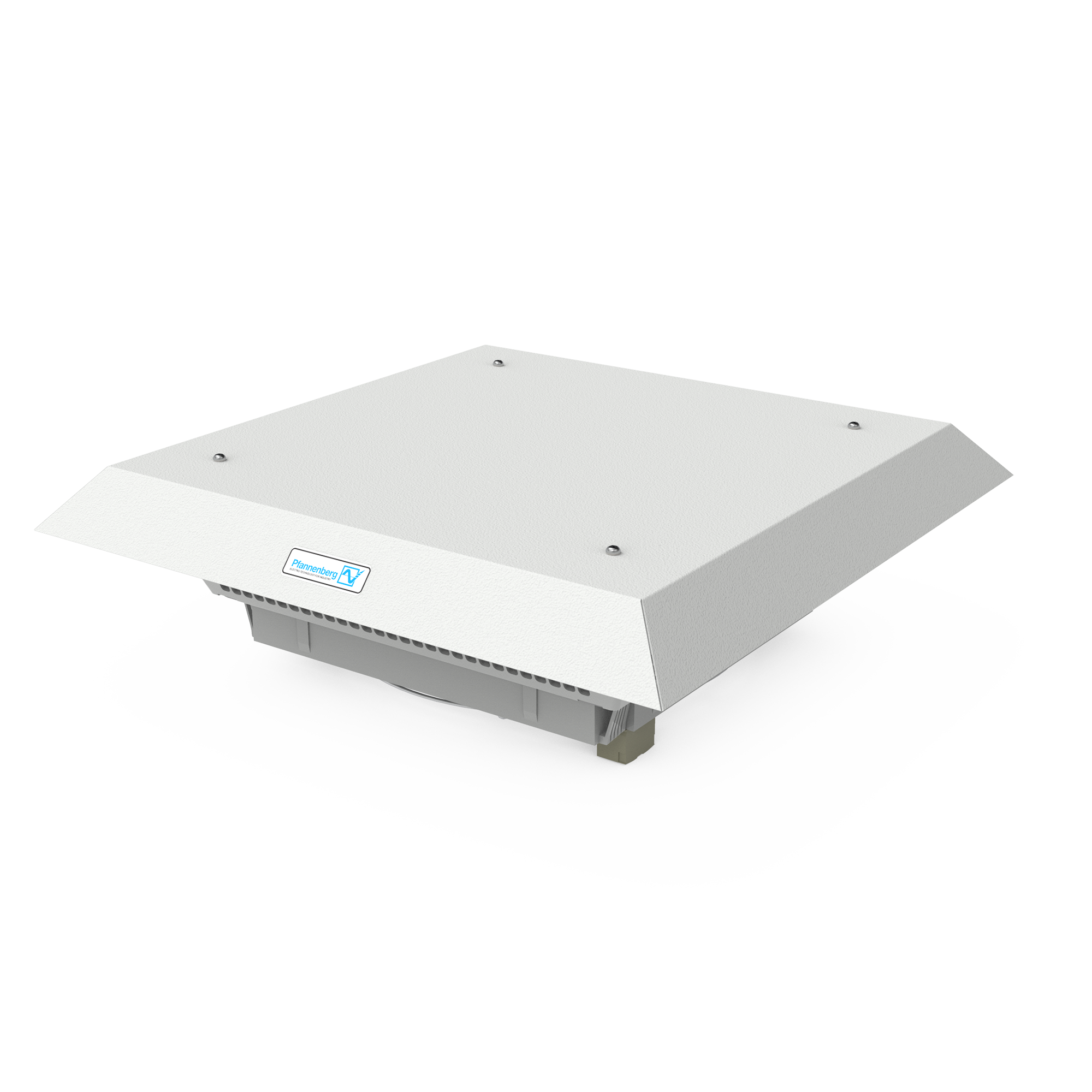

PTFA 60000 IP33 Dachaustrittsfilter
291 mm x 291 mm, RAL 7035
Produktnummer:
11786000055
Die Dachfilterlüfter und Dach-Austrittsfilter von Pfannenberg bietet eine kostengünstige und energieeffiziente Lösung für die Schaltschrankkühlung, wenn die Tür oder Seitenwände keinen Platz für Filterlüfter lassen. Durch die saugende Anordnung des Lüfters wird die Luft gleichmäßig aus jeder Ecke des Schrankes angesaugt. Wärmenester werden so sicher vermieden.
Das abgebildete Produkt wird mit Filtermatten mit der Schutzklasse IP33 geliefert.
Vorteile der Serie auf einen Blick:
- Für den räumlich beengten Indoor-Einsatz
- Dachfilterlüfter in 3 Leistungsklassen (310 - 1035 m3/h) für einen Montageausschnitt
- Werkzeuglose Montage
- Optimale Luftführung und Temperaturverteilung durch saugende Anordnung des Lüfters
- Natürliche Konvektion wird unterstützt
- Sichere Vermeidung von Wärmenestern
- Zulassungen: cULus, cURus, EAC
TECHNISCHE DATEN
Technische Daten
- NEMA Schutzart
- TYPE1
- Filtertyp
- Standard Filter
- Güteklasse der Filtermatte nach EN 779
- G4
- Umgebungstemp. °C
- -20 °C ... +70 °C
- Gehäusematerial
- Stahlblech, Haube pulverbeschichtet, Einrastgehäuse aus thermoplastischem Kunststoff gespritzt (ABS-FR), selbstverlöschend, UL 94 VO
- EMV-Version
- no
- Erhöhte UV-Stabilität des Deckels
- no
- Farbe
- RAL 7035

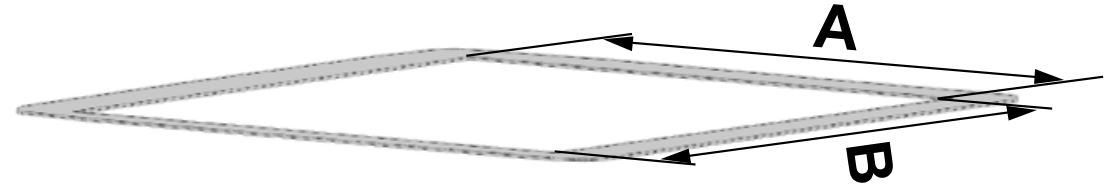

- Ausschnitt (H | B) mm
- 291 mm | 291 mm

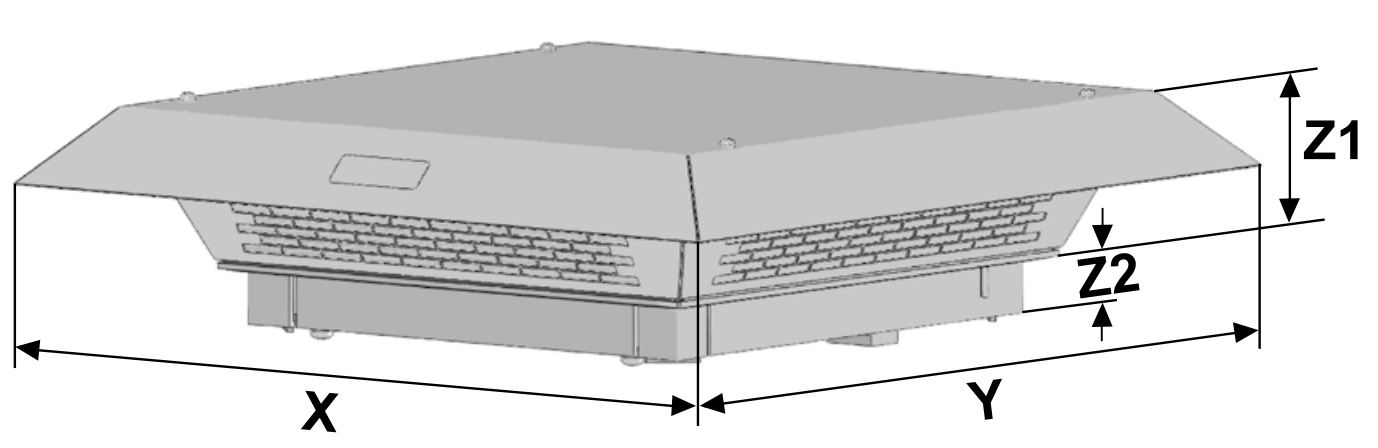

- Abmessungen (H | B | T) mm
- 436 mm | 436 mm | 110 mm
- Tiefe mm
- 110 mm
- Höhe mm
- 436 mm
- Breite mm
- 436 mm
- Gewicht (ohne Verpackung) kg
- 2,5 kg
- UL Zertifikat Nr.
- no
- ETIM-Class
- EC002513
- NEMA Schutzart
- TYPE1
- Filtertyp
- Standard Filter
- Güteklasse der Filtermatte nach EN 779
- G4
- Umgebungstemperaturbereich
- -4 °F ... +158 °F
- Gehäusematerial
- Stahlblech, Haube pulverbeschichtet, Einrastgehäuse aus thermoplastischem Kunststoff gespritzt (ABS-FR), selbstverlöschend, UL 94 VO
- EMV-Version
- no
- Erhöhte UV-Stabilität des Deckels
- no
- Farbe
- RAL 7035
- Ausschnittsabmessungen (H | B)
- 11.5 in. | 11.5 in.
- Abmessungen (H | B | T)
- 17.17 in. | 17.17 in. | 4.33 in.
- Tiefe
- 4.33 in.
- Höhe
- 17.17 in.
- Breite
- 17.17 in.
- Einbautiefe
- 1.34 in.
- Gewicht (ohne Verpackung)
- 5.51 lbs
- UL Zertifikat Nr.
- no
- ETIM-Class
- EC002513
Technical Data
ABBILDUNGEN
![PTFA 60000 IP33 Dachaustrittsfilter]( "PTFA 60000 IP33 Dachaustrittsfilter")
![PTFA 60000 IP33 Dachaustrittsfilter]( "PTFA 60000 IP33 Dachaustrittsfilter")
![PTFA 60000 IP33 Dachaustrittsfilter]( "PTFA 60000 IP33 Dachaustrittsfilter")
![PTFA 60000 IP33 Dachaustrittsfilter]( "PTFA 60000 IP33 Dachaustrittsfilter")
![PTFA 60000 IP33 Dachaustrittsfilter]( "PTFA 60000 IP33 Dachaustrittsfilter")
![PTFA 60000 IP33 Dachaustrittsfilter]( "PTFA 60000 IP33 Dachaustrittsfilter")
![PTFA 60000 IP33 Dachaustrittsfilter]( "PTFA 60000 IP33 Dachaustrittsfilter")
![PTFA 60000 IP33 Dachaustrittsfilter]( "PTFA 60000 IP33 Dachaustrittsfilter")
Abbildungen
Abbildungen
DOWNLOADS
Downloads
| Description | Language | Type | Size | Link |
|---|---|---|---|---|
| UR_Certificate_Filterfan | Deutsch | 161.76 KB | Download | |
| Manual_PTF_PTFA_6_4th | Englisch | 33.15 MB | Download | |
| UL_Certificate_Filterfan | Englisch | 183.64 KB | Download | |
| UL_Certificate_Filterfan | Deutsch | 183.64 KB | Download | |
| 3D-model_STEP_PTFA60000 | Deutsch | ZIP | 2.54 MB | Download |
| Product_Sheet_DE_PTF_60500_PTF_60700_PTF_61000_PTFA_60000 | Deutsch | 529.75 KB | Download | |
| Product_Sheet_EN_PTF_60500_PTF_60700_PTF_61000_PTFA_60000 | Englisch | 528.69 KB | Download | |
| Manual_PTF_PTFA_6_4th | Deutsch | 33.15 MB | Download | |
| 3D-model_STEP_PTFA60000 | Englisch | ZIP | 2.54 MB | Download |
| UR_Certificate_Filterfan | Englisch | 161.76 KB | Download |
