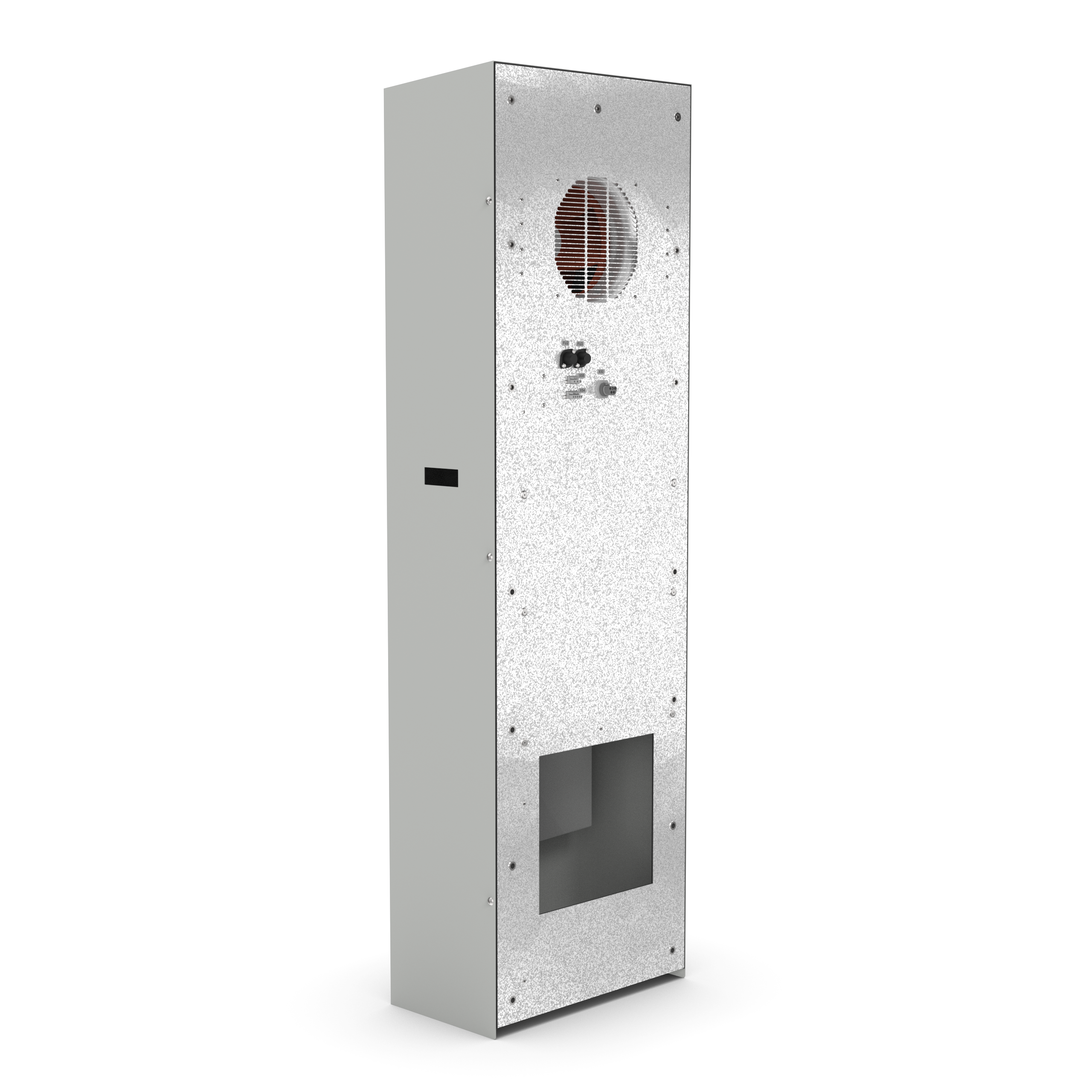

PWS 31002 230V Luft/Wasser Wärmetauscher
AC 230 V / 230 V1~,
Der Einsatz von Pfannenberg Luft-/Wasser-Wärmetauschern eignet sich besonders dort, wo hohe Umgebungstemperaturen herrschen oder sich die Atmosphäre als besonders ölig oder aggressiv erweist. Der Hauptvorteil liegt in ihrem wartungsfreien Betrieb und einer extrem geringen Geräuschemission. Ideale Einsatzgebiete sind dort gegeben, wo Maschinen bereits mit temperiertem Wasser gekühlt werden. Vorteile der Serie auf einen Blick: -Systemkompatibel mit Rückkühlanlagen -Integrierbar in bestehende Kühlkreisläufe -Integrierter Thermostat und Magnetventil für energieeffiziente Temperaturregelung -Hohe Luft- und Kühlleistung -Entstehende Verlustleistung wird nicht in den Raum abgegeben -Integrierte Temperaturüberwachung mit Alarmkontakt -Einsetzbar unter aggressiven Umgebungsbedingungen -Unabhängig von der Umgebungstemperatur am Aufstellort -Kompakte Bauweise -Dichtung erfordert kein aufwendiges Nacharbeiten des Montageausschnittes -Wartungsfreiheit
Technische Daten
- Nennspannung V ±10 %
- AC 230 V / 230 V1~
- Nennfrequenz Hz ±1 %
- 50 Hz | 60 Hz
- Kälteleistung W bei l/h
- 10000 W @ 1135 l/h
- Stromaufnahme (W10/A35) A
- 0,71 A
- Einschaltstrom (W10/A35) A
- 0,99 A
- Art der Sicherung | Absicherung
- CC | 1 A
- Anschlussart (elektrisch)
- Klemmleiste
- Anschlussart (hydraulisch)
- 1/2inch - Einsteckverschraubung
- Gewicht (ohne Verpackung) kg
- 57 kg
- Umgebungstemp. °C
- +2 °C ... +65 °C
- Regelbereich (einstellbar) °C
- +10 °C ... +45 °C
- Wasservorlauftemperatur °C
- > +1 °C ... +35 °C
- Zulässiger Betriebsdruck bar
- max. 10 bar
- Kondensatabscheidung
- Kondensatablauf
- Schutzart nach EN 60529 gegenüber Schaltschrankinnerem
- IP 34
- Schutzart nach NEMA gegenüber Schaltschrankinnerem
- 12/3R/4
- Bauweise Gehäuse
- elektrostatisch pulverbeschichtet
- Bauweise Haube
- Verzinktes Stahlblech
- Bauweise Wärmetauscher
- Kupferrohr und Aluminiumlamelle
- Farbe
- RAL 7035
- Montageposition
- Tür- oder Seitenanbau
- Abmessungen (H | B | T) mm
- 1.664 mm | 501 mm | 307 mm
- ETIM-Class
- EC002515
- Nennspannung V ±10 %
- AC 230 V / 230 V1~
- Nennfrequenz Hz ±1 %
- 50 Hz | 60 Hz
- Kälteleistung @ bei Durchflußmenge (W10/A35)
- 10000 BTU @ 1135 l/h
- Stromaufnahme (W10/A35)
- 0.71 A
- Einschaltstrom (W10/A35)
- 0.99 A
- Art der Sicherung | Absicherung
- CC | 1 A
- Anschlussart (elektrisch)
- Klemmleiste
- Anschlussart (hydraulisch)
- 1/2inch - Einsteckverschraubung
- Gewicht (ohne Verpackung)
- 117 lbs
- Umgebungstemperaturbereich
- +36 °F ... +149 °F
- Regelbereich (einstellbar)
- +50 °F ... +113 °F
- Wasservorlauftemperatur
- > +34 °F ... +95 °F
- Zulässiger Betriebsdruck
- max. 145 psi
- Kondensatabscheidung
- Kondensatablauf
- Schutzart nach EN 60529 gegenüber Schaltschrankinnerem
- IP 34
- Schutzart nach NEMA gegenüber Schaltschrankinnerem
- 12/3R/4
- Bauweise Gehäuse
- elektrostatisch pulverbeschichtet
- Bauweise Haube
- Verzinktes Stahlblech
- Bauweise Wärmetauscher
- Kupferrohr und Aluminiumlamelle
- Farbe
- RAL 7035
- Montageposition
- Tür- oder Seitenanbau
- Abmessungen (H | B | T)
- 65.52 in. | 19.75 in. | 12.1 in.
- ETIM-Class
- EC002515
Abbildungen
- A
- 635 mm
- B
- 350 mm
- C
- 285 mm
- D
- 260 mm
- E
- 240 mm
- F
- 350 mm
- G
- 420 mm
- H
- 210 mm
- X
- 501 mm
- Y
- 1664 mm
- Z
- 307 mm
- A
- 25 in
- B
- 13,78 in
- C
- 11,22 in
- D
- 10,24 in
- E
- 9,45 in
- F
- 13,78 in
- G
- 16,54 in
- H
- 8,27 in
- X
- 19,72 in
- Y
- 65,51 in
- Z
- 12,09 in
Abbildungen
- A
- 635 mm
- B
- 350 mm
- C
- 285 mm
- D
- 260 mm
- E
- 240 mm
- F
- 350 mm
- G
- 420 mm
- H
- 210 mm
- X
- 501 mm
- Y
- 1664 mm
- Z
- 307 mm
- A
- 25 in
- B
- 13,78 in
- C
- 11,22 in
- D
- 10,24 in
- E
- 9,45 in
- F
- 13,78 in
- G
- 16,54 in
- H
- 8,27 in
- X
- 19,72 in
- Y
- 65,51 in
- Z
- 12,09 in
Diagramme
Diagramme
